ملخص المنتج

The photocontrol JL-217 series is applicable to control the street lighting, garden lighting, passage lighting and doorway lighting automatically in accordance with the ambient natural lighting level，where higher lightning protection feature is required.

تم تصميم هذا المنتج بدوائر المعالج الدقيق مع ترانزستور ضوئي مفلتر بالأشعة تحت الحمراء ويتم توفير مانع للصواعق (MOV).

Further, a preset 5-20 seconds time-delay for turning-off might avoid redundancy operation due to spotlight or lightning during the night time.

The long-life version can maintain constant and reliable characteristics. The relay can have more than 10000 working life cycles. When the double-layer protective shell is installed, it can provide a longer working life for JL-217.

This product provides Twist-lock terminals meeting the requirements of ANSI C136.10 and the Standard for Plug-In, Locking Type Photocontrols for Use with Area Lighting UL773.

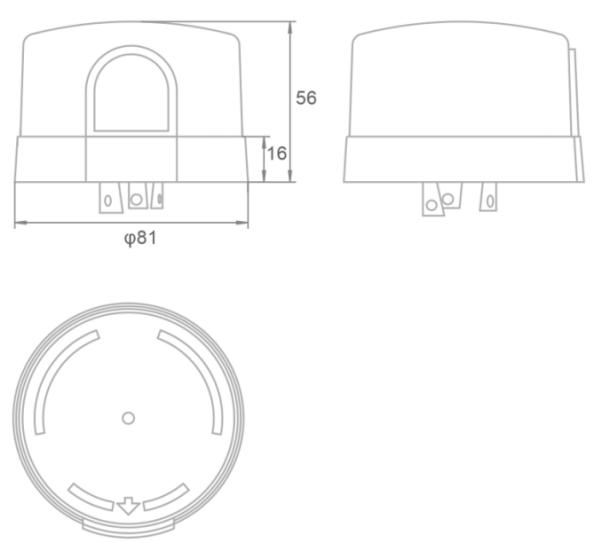

Three Line Of Sight Draft

سمات

• ANSI C136.10 Twist-lock
• تطبيق متعدد الفولتات
• Fully Customization Available
• Surge Arrester Built-inIR filtered Phototransistor
• Fail-On / Fail-Off Modes Available
• Zero Cross Technology inside
• 6kV Differential-ModeA

تحديد

تثبيت

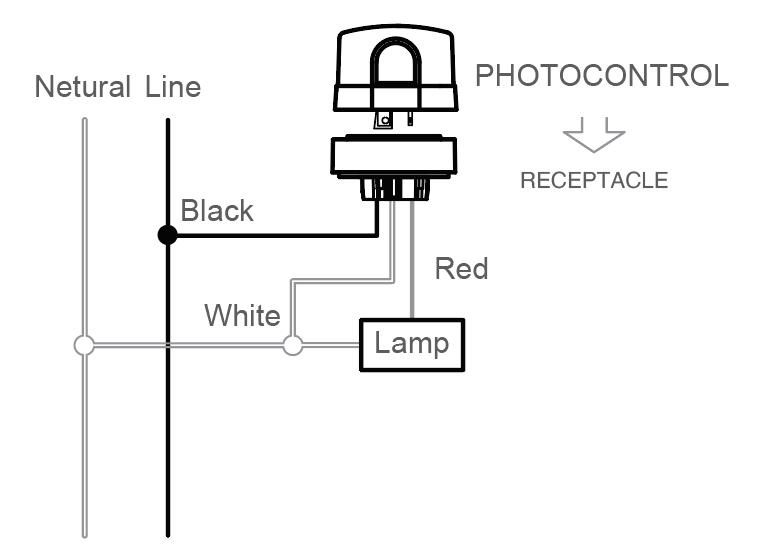

• افصل الطاقة؛ ثم قم بتوصيل المقبس وفقًا للرسم التخطيطي أدناه.
• قم بدفع وحدة التحكم الضوئية ثم قم بتدويرها في اتجاه عقارب الساعة لقفلها في المقبس.

• قم بتثبيت وحدة التحكم بالصورة مع توجيه الخلية الضوئية نحو الاتجاه الشمالي كما هو موضح في الجزء العلوي من وحدة التحكم بالصورة.
• قم بضبط موضع المقبس إذا لزم الأمر.
