مرجع التركيب: شيانغ راي، تايلاند

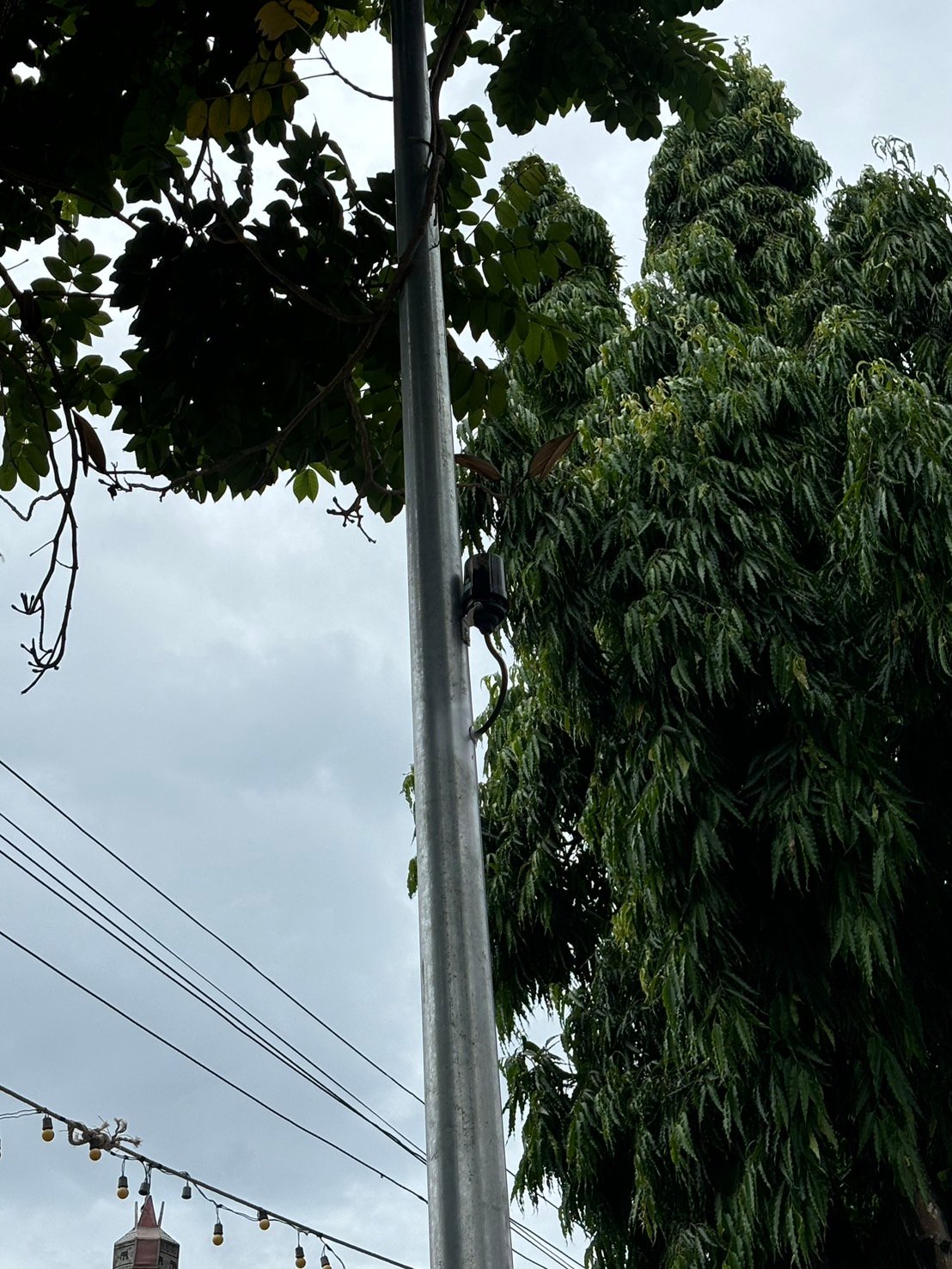

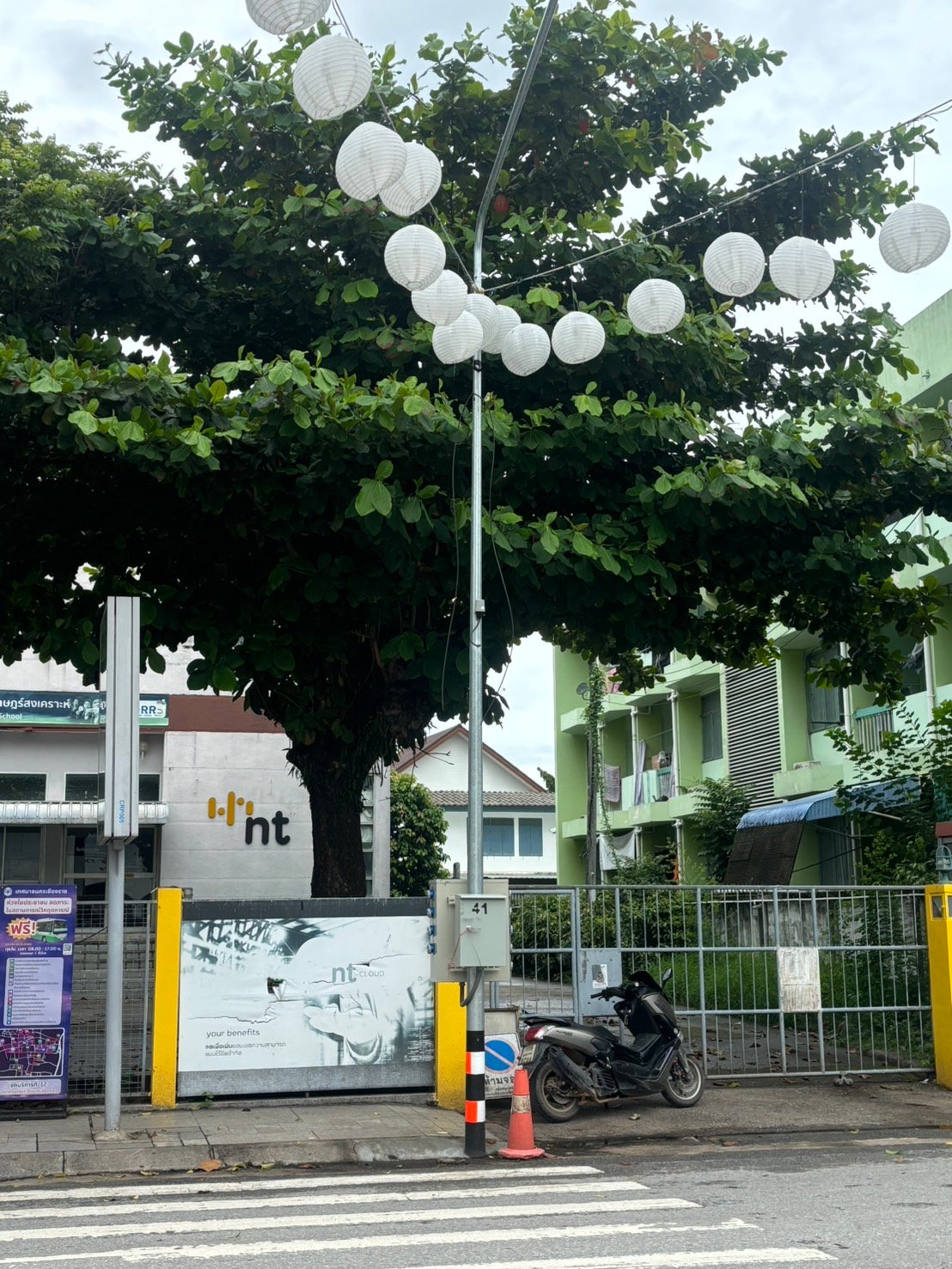

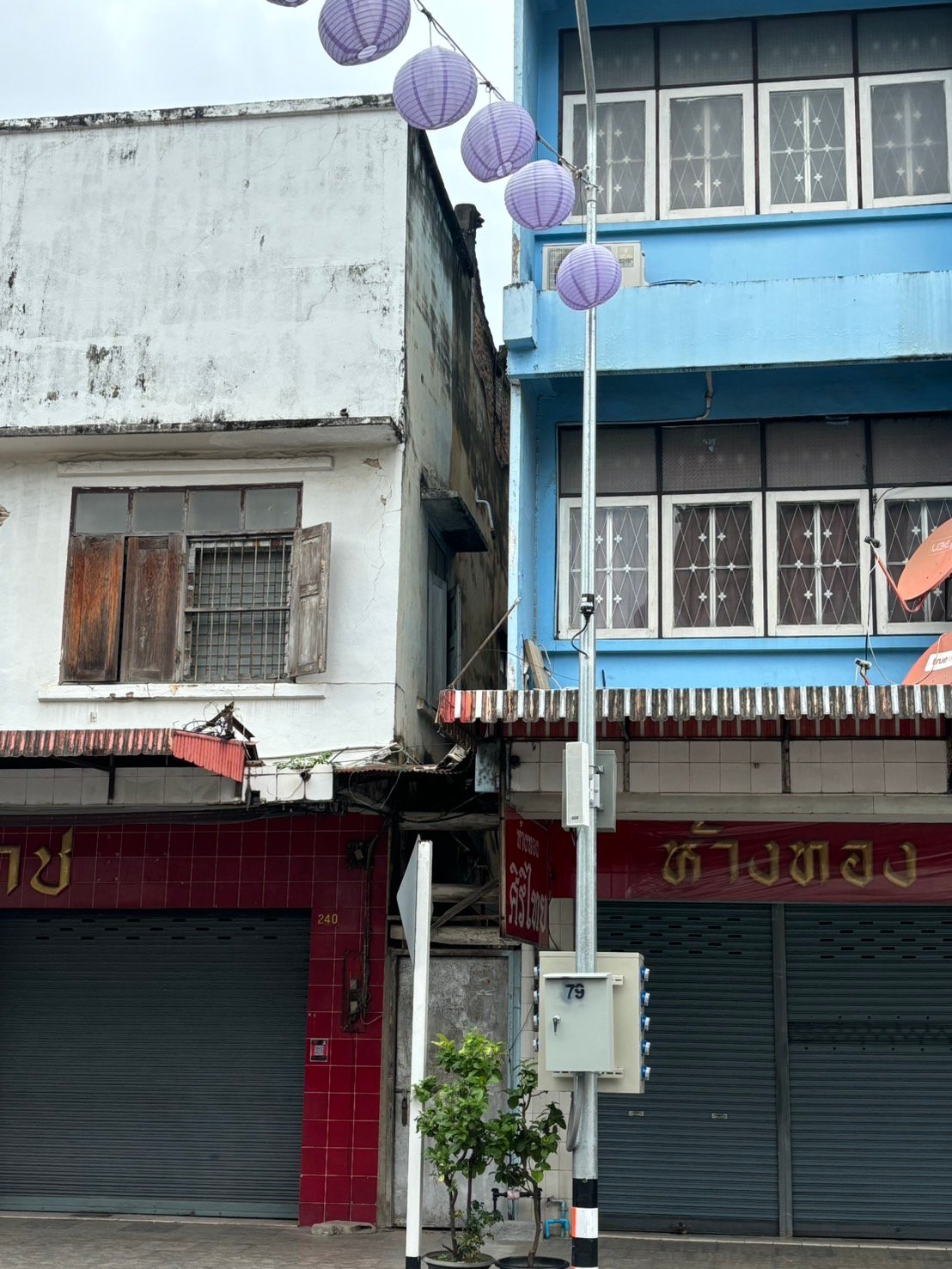

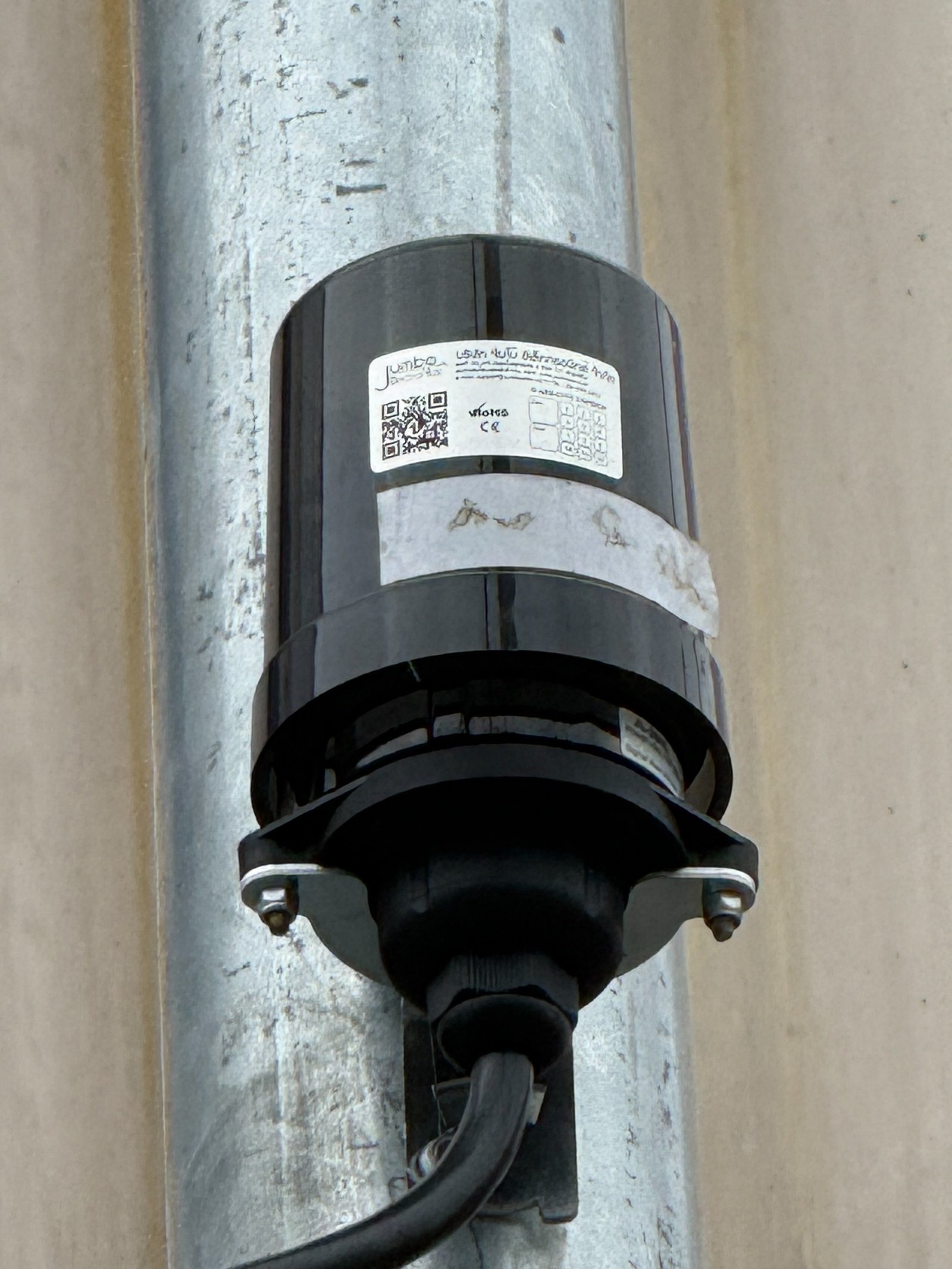

تُظهر الصور المرجعية المرفقة وحدة تحكم ضوئية ومقبس توصيل مُثبّتين على عمود معدني بجوار مبنى في مدينة شيانغ راي، تايلاند. وقد تم توفير هذه الصورة تحت اسم JL-260C. JL-260C هو مقبس تحكم ضوئي، ولم يتم تحديد الطراز الدقيق لوحدة التحكم المُثبّتة فوقه بشكل مستقل.
تؤكد معلومات المشروع المقدمة أن عام التشغيل هو 2026، وأن التركيب سيتم على دفعتين: 2000 قطعة و300 قطعة (إجمالي 2300 قطعة). يُشير تاريخ ملف الصورة المرجعية إلى 17 يوليو 2026، وهذا التاريخ لا يُحدد يوم التشغيل. لم تُقدم بيانات عن وفورات الطاقة المقاسة أو نتائج التشغيل.
حساب الطاقة التوضيحي: تعتيم مصابيح LED
الحساب التالي هو سيناريو توضيحي منفصل يستند إلى الافتراضات الواردة في كتيب حلول UMELINK لعام 2019، الصفحات 14-15. وهو ليس نتيجة تم قياسها من التركيب المصور.
الافتراضات: 10000 وحدة إضاءة، 11 ساعة تشغيل يوميًا، 365 يومًا في السنة، وسعر كهرباء افتراضي قدره 0.86 يوان صيني/كيلوواط ساعة. يفترض هذا الافتراض متوسط استهلاك طاقة قدره 70 واط خلال ساعات التشغيل المذكورة.
| النتيجة السنوية | خط أساس LED بقوة 100 واط | بافتراض متوسط استهلاك 70 واط مع خاصية التعتيم |
|---|---|---|
| استهلاك الكهرباء | 4,015,000 كيلوواط ساعة | 2,810,500 كيلوواط ساعة |
| تكلفة الكهرباء | 3,452,900 يوان صيني | 2,417,030 يوان صيني |
يبلغ الانخفاض السنوي المحسوب 1,204,500 كيلوواط ساعة (30%) و1,035,870 يوان صيني. الاستهلاك السنوي = الكمية × متوسط الطاقة المدخلة بالواط ÷ 1000 × ساعات التشغيل. تكلفة الكهرباء السنوية = الاستهلاك السنوي × سعر الكهرباء.
أُعيد حساب هذه الأرقام بناءً على الافتراضات المذكورة، وليست منقولة من المجاميع غير المتسقة في الكتيب. يشمل الادعاء المُجمّع 75% في الكتيب مقارنة استبدال المصباح، ولا يجوز نسبه إلى المقبس أو وحدة التحكم فقط.
تطبيق المثال على مشروع
تعتمد الوفورات الفعلية على الحمل، واستجابة مُخفِّض الإضاءة، وجدول التشغيل، والإضاءة المطلوبة، وحدود القياس، واستهلاك نظام التحكم. تأكد من التوافق الكهربائي، والتوصيلات، والاتجاه، والإحكام وفقًا لتعليمات التركيب المطبقة. قارن الاستهلاك المقاس في ظل ظروف خدمة إضاءة مماثلة قبل المطالبة بوفورات المشروع. لا يوفر المقبس وحده استراتيجية التعتيم.
المصدر: حلول الإضاءة الذكية من UMELINK لعام 2019، الصفحات 14-15 (افتراضات تاريخية توضيحية؛ وليس تقرير قياس مشروع حالي). لا تُذكر هنا أي إجماليات لتكاليف الصيانة أو خفض انبعاثات الكربون.
