يُعد الاختيار بين نظام التحكم الضوئي السلكي ونظام التحكم الضوئي ذي القفل اللولبي أمرًا شائعًا في كل مشروع إضاءة خارجية تقريبًا، ونادرًا ما تكون الإجابة معقدة بمجرد معرفة الغرض الحقيقي من كل نوع.
تحدد طريقة التركيب سرعة الصيانة، وتوافق التركيبات، ومدى سهولة صيانة النظام على مر السنين.
إذا قمت بذلك بشكل صحيح في مرحلة تحديد المواصفات، فإن الخلية الضوئية تصبح غير مشكلة طوال عمر المشروع.
يركز هذا الدليل على ثلاثة نماذج Long-Join التي تغطي مشكلة الاختيار هذه، ويشرح مكان كل منها.
ما الذي يجعل أجهزة التحكم الضوئية ذات القفل اللولبي الخيار الأمثل؟
تستخدم أجهزة التحكم الضوئية ذات القفل اللولبي واجهة ANSI C136.10 القياسية للتوصيل المباشر بـ مقبس NEMA على التركيبات، مما يجعلها الشكل المفضل لأي مشروع تكون فيه سرعة التركيب وكفاءة الصيانة مهمة.

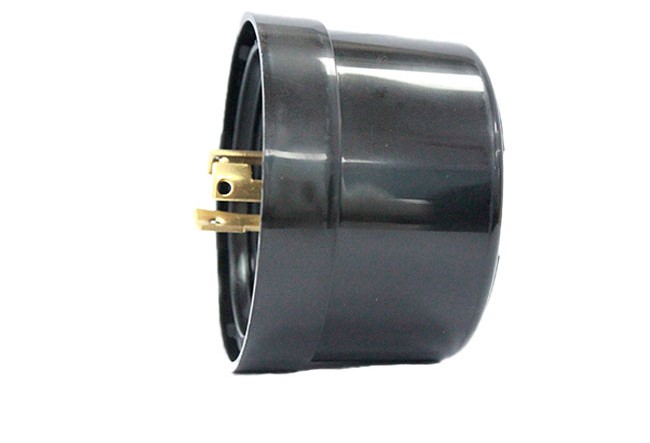

ال JL-207C يُعد هذا الطراز الأساسي من Long-Join ذو القفل اللولبي مناسبًا للتطبيقات الخارجية الصعبة. وهو يعمل بجهد 120-277 فولت تيار متردد، ويتحمل قدرة تحمل تصل إلى 1800 فولت أمبير، ويتضمن ترانزستورًا ضوئيًا مُرشحًا للأشعة تحت الحمراء يقوم بتصفية أضواء السيارات الأمامية ومصادر الإضاءة الاصطناعية المختلطة.
تُقلل تقنية التبديل عند نقطة الصفر من حدوث شرارة كهربائية عند كل عملية تبديل، مما يُطيل عمر المرحلات في المنشآت التي تعمل مرتين يوميًا على مدار العام. وهي متوفرة بتكوينات IP54 وIP65 وIP67، وتُغطي جميع الاحتياجات بدءًا من إضاءة الشوارع الحضرية القياسية وصولًا إلى البيئات الساحلية والصناعية التي تتطلب حمايةً مُستمرة من الماء والغبار.
أين ينتمي جهاز JL-207C؟
- إنارة الشوارع البلدية
- مشاريع الطرق الحضرية
- إضاءة مواقف السيارات التجارية
- إضاءة صناعية خارجية
ال JL-200X قاعدة مقبس NEMA ثلاثية الأطراف من Long-Join متوافقة مع معيار ANSI C136.10، وهي القطعة المقابلة التي يتم توصيل وحدة التحكم الضوئية JL-207C وغيرها من وحدات التحكم الضوئية ذات القفل اللولبي بها. وهي متوفرة بأحجام أسلاك تتراوح من #12 AWG لتطبيقات الطرق البلدية ذات التيار العالي إلى #18 AWG لأسلاك الإشارة والتحكم، مما يجعلها قابلة للتكيف مع متطلبات الأحمال والدوائر المختلفة.
بالنسبة للمشاريع التي تحدد JL-240XA قاعدة NEMA ذات 7 دبابيس للتوافق مع الإضاءة الذكية المستقبلية، يتعامل JL-200X مع التركيبات القياسية ذات 3 دبابيس في الوقت الحالي دون الحاجة إلى تعديل التركيبات عند التحديث.
أين ينتمي جهاز JL-200X؟
- أي تركيب يتطلب قاعدة مقبس NEMA ثلاثية الأطراف قياسية
- مشاريع إنارة الشوارع متعددة العلامات التجارية حيث قد تكون المقابس وأجهزة التحكم الضوئية من موردين مختلفين
- مشاريع التحديث التي تضيف بنية تحتية لمقابس NEMA إلى التركيبات القائمة
تتوفر العديد من الخلايا الضوئية ذات القفل اللولبي وقواعد المقابس على تشي-سوير, ، مع ذكر جميع المواصفات والميزات.
ما الذي يجعل أجهزة التحكم الضوئية السلكية الخيار الأمثل؟
تتصل أجهزة التحكم الضوئية السلكية مباشرة من خلال فتحة في هيكل التركيب وتناسب التركيبات التي لا تحتوي على مقبس NEMA حيث لا يستوعب تصميم التركيب واجهة القفل باللف.
ال JL-403C يُعدّ هذا الطراز الأساسي من Long-Join، المُصمّم للتوصيل السلكي، مناسبًا للتطبيقات التجارية والتطبيقات عالية الطاقة. يعمل بجهد يتراوح بين 120 و277 فولت تيار متردد، ويتحمل حملاً من التنجستن بقدرة 500 واط، ويستخدم دائرة استشعار ضوئية مع تأخير زمني يتراوح بين 3 و10 ثوانٍ. كما أنه مُدرج في قوائم UL773A وcUL، وحاصل على شهادتي CE وRoHS، ويتمتع بحماية IP54.
يُناسب تصميم التوصيل السلكي لخلية JL-403C التركيبات التي يدمج فيها تصميم الهيكل الخلية الضوئية مباشرةً في الأسلاك بدلاً من تركيبها عبر مقبس سطحي. وهي تتحمل الأحمال المستمرة ومتطلبات التبديل المتكررة لهذه البيئات بكفاءة عالية وفقًا لمواصفاتها المُصنّفة.
أين ينتمي جهاز JL-403C؟
- إضاءة مواقف السيارات والإضاءة التجارية للمساحات الكبيرة
- إضاءة محيط الملعب الرياضي والاستاد
- تجهيزات صناعية خارجية بدون منفذ NEMA
- وحدات وتركيبات جدارية صغيرة الحجم حيث تحد مساحة التخزين من حجم الخلية الضوئية
كيف تتم مقارنة النماذج الثلاثة؟
| منتج | نوع الجبل | التطبيق النموذجي | المزايا الرئيسية |
| JL-207C | قفل ملتوٍ | إنارة الشوارع، والإضاءة الخارجية الحضرية | سهولة التركيب، حماية جيدة، متوافق مع التركيبات الشائعة |
| JL-200X | قاعدة الحاوية | إضاءة شوارع متعددة العلامات التجارية، وبنية تحتية تابعة لـ NEMA | توافق واسع، مقاسات أسلاك متعددة، متوافق مع معايير ANSI |
| JL-403C | التوصيل السلكي | مواقف السيارات، إضاءة خارجية عالية الطاقة | أسلاك مرنة، تحكم عالي الطاقة، آمن، ومستقر |
إن الاختيار الصحيح بين نظام القفل اللولبي ونظام التوصيل السلكي يعتمد باستمرار على سؤالين:
- هل يحتوي الجهاز على مقبس NEMA؟
- ما مدى تكرار الحاجة إلى الوصول للصيانة؟
إذا كانت الإجابة على كلا السؤالين بنعم، فاستخدم قفلًا لولبيًا. أما إذا لم يكن للمصباح مقبس كهربائي، أو إذا كان من المتوقع أن تدوم الخلية الضوئية لفترة أطول من أي فترة صيانة عملية، فاستخدم التوصيل السلكي. يُناسب كل من JL-207C وJL-200X الحالة الأولى، بينما يُناسب JL-403C الحالة الثانية.
تتوفر المواصفات الكاملة لجميع الطرازات الثلاثة على موقع Chi-Swear الإلكتروني. قفل ملتوي و سلك في صفحات منتجات الخلايا الضوئية.
توصيل سلكي أو قفل لولبي
تُغطي منتجات Long-Join، وهي JL-207C وJL-200X وJL-403C، جميع جوانب تركيب أنظمة التحكم الضوئي. يوفر JL-207C تقنية استشعار وترحيل متطورة بنظام القفل اللولبي. بينما يوفر JL-200X قاعدة مقبس قياسية تُمكّن نظام القفل اللولبي من العمل بكفاءة. أما JL-403C، فيُتيح مرونة التوصيل السلكي وقدرة عالية على الطاقة في التركيبات التي لا يُناسبها نظام القفل اللولبي. وبذلك، تُغطي هذه المنتجات مجتمعةً سيناريوهات التركيب الرئيسية في الإضاءة الخارجية التجارية والبلدية دون أي تنازلات.
الأسئلة الشائعة حول الخلايا الضوئية ذات التوصيل السلكي والقفل اللولبي
س1: ما هي مزايا أجهزة التحكم الضوئية ذات القفل اللولبي مقارنة بأنواع التوصيل السلكي؟
تتصل أجهزة التحكم الضوئية ذات القفل اللولبي بمقبس NEMA وتُقفل بربع دورة، ولا تتطلب أي أدوات أو إعادة توصيل الأسلاك للتركيب أو الاستبدال. في التركيبات المثبتة على ارتفاعات عالية، يُحدث هذا الفرق في السرعة فرقًا كبيرًا خلال برنامج صيانة شامل.
س2: ما هي قدرات المصابيح التي يناسبها جهاز التحكم الضوئي السلكي JL-403C؟
تم تصنيف JL-403C بقدرة 500 واط من التنجستن ويتعامل مع متطلبات الحمل لأضواء الكشافات متوسطة إلى عالية الطاقة المستخدمة في إضاءة مواقف السيارات، وإضاءة محيط الملاعب الرياضية، وإضاءة المناطق الصناعية.
س3: ما الذي يجب فحصه أثناء تركيب نظام التحكم الضوئي ذي القفل اللولبي؟
ثلاثة أشياء:
- تأكد من أن دبابيس التوصيل النحاسية نظيفة وغير تالفة قبل إدخالها.
- تأكد من سلامة حشية منع التسرب الموجودة في قاعدة الوعاء وأنها مثبتة بشكل صحيح.
- تأكد من أن مؤشر الاتجاه الموجود أعلى الخلية الضوئية يشير إلى الشمال بعد القفل.
يسمح الحشية التالفة بدخول الرطوبة عند وصلة المقبس، وهو أحد أكثر نقاط الفشل شيوعًا في التركيبات المثبتة وفقًا لمعايير NEMA.
س4: هل يمكن استخدام JL-207C و JL-200X بشكل متبادل مع العلامات التجارية الأخرى؟
نعم، ضمن معيار ANSI C136.10. يتوافق جهاز JL-207C مع أي مقبس ثلاثي الأطراف متوافق مع معيار ANSI، كما تتوافق قاعدة مقبس JL-200X مع أي وحدة تحكم ضوئية بقفل لولبي متوافقة مع معيار ANSI.
س5: كيف يمكنك تشخيص عطل في جهاز التحكم الضوئي بسرعة؟
ابدأ بالفحوصات الأبسط أولاً. تأكد من أن التوصيلات متينة وأن الأطراف خالية من التآكل. تحقق مما إذا كان سطح المستشعر مسدودًا أو ملوثًا؛ فالغبار أو الأوساخ على العدسة قد يتسبب في قراءة الوحدة للضوء بشكل دائم معتمًا وبقاء الضوء مضاءً خلال النهار.
إذا كانت التوصيلات والعدسة سليمة، اختبرها بوحدة أخرى تعمل بشكل صحيح عن طريق استبدالها. يتيح نظام القفل اللولبي إجراء هذا الاستبدال في أقل من دقيقة. إذا عملت الوحدة البديلة بشكل صحيح، فهذا يعني أن الوحدة الأصلية بها عطل داخلي وتحتاج إلى استبدال.
