Elegir lo correcto control de iluminación Puede ser confuso. Cada código del modelo indica algo importante. Cada parámetro afecta el costo y la confiabilidad a largo plazo.
Una selección incorrecta puede provocar fallos o problemas de cumplimiento.
Esta guía explica cada parámetro de codificación de forma sencilla. Explicaremos el significado de cada código y cómo elegir la mejor opción para su proyecto de iluminación.
Cuáles son Sensores fotoeléctricos’ Parámetros de codificación y ¿por qué son importantes?
Fotosensor Los parámetros de codificación indican exactamente cómo se construye una fotocélula y dónde debe utilizarse. Cada letra o número representa una opción técnica. Estas opciones afectan:
- Compatibilidad de voltaje
- Seguridad del cableado
- Rendimiento de sellado
- Aprobación regulatoria, y
- Vida útil
Un pequeño desajuste puede generar grandes problemas: unidades fallidas, activadores incorrectos o licitaciones rechazadas.
La lógica de codificación existe para evitarlo. Estandariza cada configuración para que los clientes puedan identificar el modelo correcto al instante. Además, elimina las conjeturas durante la adquisición.
Estos parámetros le guiarán con tres beneficios principales:
● Control de costes
Evita sobreespecificar componentes que no agregan valor.
● Cumplimiento
Te encuentras UL, UKCA, RoHS, o requisitos municipales sin volver a realizar pruebas.
● Protección de la vida útil
Seleccione el voltaje, la junta y la clasificación del cable correctos para evitar sobrecalentamiento, daños por humedad o fallas prematuras.
¿Cómo elegir el voltaje correcto?
Los códigos de voltaje muestran la red exacta de cada uno interruptor de fotocélula Puede manejarse con seguridad. Cada código está vinculado a los estándares de energía regionales reales.
- A = 120 V para hogares en EE.UU.
- B = 120–240 V para proyectos de doble región en Europa y Asia.
- C = 208–277 V para sistemas de iluminación municipales y comerciales.
- D = 277 V para edificios de América del Norte con circuitos de alta tensión.
- EE = 347 V para alumbrado público canadiense.
- FE = 480 V para sitios industriales y grandes redes de distribución.
480 V es la única clase que no cumple con la aprobación UL 773A. Esto es importante al presentar equipos para licitaciones municipales en EE. UU.
Una tensión no coincidente puede provocar disparos intempestivos o una falla total. Asegúrese de que el código coincida con el de su red eléctrica regional. Para implementaciones en varios países, la cobertura "C" (208-277 V) ofrece la ventana de compatibilidad más segura sin sobreespecificar el producto.
¿Qué calibre de cable y clasificación de temperatura es mejor para su carga?
El calibre del cable determina cuánta corriente sensor de iluminación de fotocélula El cableado se puede realizar sin tensión.
- 18 AWG / 105 °C funciona para cargas livianas en condiciones protegidas.
- 16 AWG / 150 °C admite corrientes más altas y sobrevive en carcasas más calientes.
La diferencia se vuelve crítica en controladores LED y carcasas metálicas herméticas. Estas áreas suelen alcanzar temperaturas elevadas. Por lo tanto, un aislamiento más delgado puede degradarse más rápidamente.
Utilice calibre 18 AWG para luminarias pequeñas. Elija calibre 16 AWG para modernizaciones de HID y luminarias industriales.
El calibre correcto mejora la estabilidad térmica, reduce la fatiga del aislamiento y prolonga la vida útil de la fotocélula en entornos cálidos o de funcionamiento continuo.

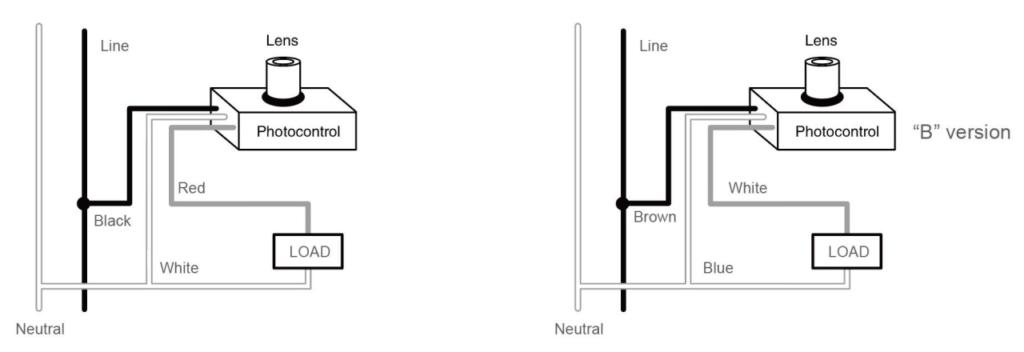

¿Cómo seleccionar la longitud de cable adecuada para su instalación?
La longitud del cable es una especificación práctica. La mayoría de los fabricantes envían fotocélulas con cables de 15 cm de serie. Algunos proveedores ofrecen longitudes de 10 cm o totalmente personalizables. Consulte el código del producto.
Los cables demasiado cortos dificultan las conexiones y obligan a realizar empalmes o extensiones adicionales. Los cables demasiado largos generan desorden y aumentan el riesgo de abrasión o tensión accidental.
Mida la profundidad de su caja de conexiones y la ubicación de los dispositivos antes de realizar su pedido. Las normas NEC sobre el espacio de trabajo y el llenado de la caja determinan el espacio disponible. Si el volumen de la caja es pequeño, el uso de cables más cortos y un método de empalme superficial facilita la inspección.
La siguiente tabla ofrece una vista previa rápida para seleccionar la longitud correcta de la fotocélula.
| Característica principal | Efecto en la instalación | Ahorro de tiempo / Reducción de riesgos |
| Estándar de 6 pulgadas | Se adapta a la mayoría de las cajas | Riesgo moderado y bajo |
| Personalizado ≥ 12 pulgadas | Se necesita enrutamiento adicional | Puede causar retrasos si no se planifica |
| Salida lateral (P) | Evita curvas cerradas | Más rápido en cajas estrechas o poco profundas |
| Directamente | Empuje simple | Rápido para cajas profundas, ajustes mínimos. |
| Hilo extendido | Enganche de tuerca más fácil | Reduce la necesidad de rehacer trabajos en paneles gruesos |
¿Debería elegir una dirección de salida lateral o una dirección de salida directa?
La dirección de salida del cable tiene que ver con el ajuste y el alivio de tensión.
- Las salidas laterales (P) se enrutan a ras de la pared del gabinete. Son ideales para cajas poco profundas o congestionadas y reducen las curvas pronunciadas de los cables.
- La salida directa (Nulo) es más sencilla. Es adecuada para cajas más profundas y terminaciones rápidas y directas.
Las diferencias de velocidad de instalación son reales. La instalación directa a menudo permite que el instalador impulse el... sensor de luz de fotocélula exterior Conecte y cablee rápidamente. La salida lateral evita dobleces repetidos en espacios reducidos, lo que reduce la fatiga del conductor con el paso de los años.
Para montajes en postes o paneles delgados, elija la salida lateral. Para carcasas de luminarias estándar de 4″ cuadradas o profundas, la salida directa suele ser la más rápida.
Si los instaladores informan de roturas de cables o curvaturas pronunciadas, especifique el código P (salida lateral). Si desea el inventario más simple, la salida directa estándar es la opción predeterminada.
¿Necesita etiquetado holográfico UL (código M) para cumplir con las normas?
Una marca UL visible agiliza las aprobaciones y auditorías. Las marcas UL muestran el expediente de prueba y el alcance del producto. Esto ofrece tranquilidad a los inspectores y a los equipos de compras.
Nota
UL ha actualizado la forma en que se aplican las marcas de iluminación. En 2021, implementó un programa de marcado mejorado para las etiquetas de iluminación y comenzó a eliminar gradualmente algunas etiquetas holográficas. Consulte el Centro de Marcas UL actual para conocer el tipo de etiqueta aceptado antes de solicitar la etiqueta "M".“
Cuándo debes solicitar “M”:
- Licitaciones públicas y contratos de servicios públicos que incluyan etiquetas holográficas UL.
- Proyectos en los que se requiere prueba visual en el sitio durante las inspecciones.
Cuándo puedes saltártelo:
- Instalaciones privadas sin necesidad de auditoría formal.
- Supongamos que el proveedor puede proporcionar números de archivo UL y un certificado. Omitir la etiqueta ahorra un pequeño costo unitario, pero primero debe confirmar la aceptación del comprador o la autoridad.
¿Qué tipo de junta o sello debería elegir?
La elección de la junta se basa en la protección contra la entrada de agua y el medio ambiente. Las juntas de espuma son ideales para instalaciones cubiertas o lugares de baja exposición. Ofrecen resistencia básica al polvo y a las salpicaduras.
La goma simple (N) se adapta a la mayoría de los trabajos en exteriores, ya sea en calles o en postes. La goma doble (NN) añade redundancia para zonas con niebla salina o condiciones climáticas adversas. Los sellos de junta tórica o doble junta tórica ofrecen la máxima protección para zonas costeras, desérticas o de lavado. IP65–IP67 Se necesita rendimiento.
Puntos prácticos:
- Para instalaciones con marquesinas o cubiertas → generalmente es suficiente espuma o N.
- Para lavados costeros, con sal o con presión frecuente → NN o junta tórica.
- Sobreespecificar aumenta el costo y puede complicar la instalación. Adapte la junta a la exposición real, no a la peor estrategia de marketing.
A continuación se muestra una tabla con la lista de verificación de mantenimiento de fotocélulas:
| Punto de inspección | Frecuencia | Qué comprobar | Acción correctiva |
| Estado de la junta | Anual | Grietas, compresión, entrada de agua. | Reemplace la junta de espuma o goma |
| Limpieza de la tapa | Cada 6 meses | Polvo, suciedad, escombros | Limpie la tapa del BC/CC para evitar disparos falsos |
| Tensión del hilo | Anual | Enganche de tuerca | Apriete o reemplace la rosca extendida si es necesario |
| Aislamiento de cables | Anual | Deshilachado, derritiéndose | Asegúrese de que el calibre y la temperatura sean correctos |
| Visibilidad de la etiqueta | Inicio del proyecto | Marca UL/UKCA | Reemplazar etiquetas faltantes o dañadas |
¿Cuándo se debe agregar una placa de panel de aluminio (W)?
Una placa frontal metálica facilita el montaje y permite repetirlo. Los fabricantes suelen suministrar placas metálicas con juntas para cajas estándar, lo cual resulta útil al sustituir un interruptor de pared o instalar un interruptor de tipo botón. receptáculo de fotocontrol.
Utilice una placa cuando la disposición del orificio ciego al terminal no coincida con la de su caja. Las placas cubren los cortes irregulares y centran la fotocélula sobre la abertura.
Las placas aportan estabilidad a paneles delgados y ofrecen un acabado impecable para instalaciones interiores o arquitectónicas. Además, simplifican las reformas al proporcionar orificios para tornillos y puntos de sellado estándar.
Cuándo no añadir una: si la carcasa del dispositivo ya cuenta con un casquillo roscado específico o un anillo de montaje integrado. Añadir una placa puede aumentar el grosor y dificultar el ajuste en carcasas estrechas.
Consejo práctico:
Para modernizaciones, elija el tamaño de placa que coincida con los estándares comunes de cajas de dispositivos (2-3/4″ x 4-1/2″ o 4″ cuadrados) para evitar modificaciones en el campo.
¿Cómo afectan las diferentes tapas? Fotocontrol ¿Actuación?
Las tapas cambian lo que ve el sensor y cómo sobrevive al clima.
- Una pantalla negra (BC) bloquea la luz difusa o ascendente. Esto reduce las falsas alarmas de las luminarias cercanas y los reflejos. Es ideal para renovaciones urbanas con alta densidad de población.
- Una tapa transparente contra la lluvia (CC) protege el sensor de salpicaduras y filtraciones, dejando la vista despejada. Úsela en postes expuestos o donde la salpicadura de agua sea un problema.
- Sin tapa es la opción más económica, pero la protección depende de la carcasa del dispositivo. Es adecuada cuando la fotocélula se instala bajo una cubierta o en un compartimento sellado.
Notas prácticas
Los protectores reducen las falsas alarmas causadas por las luces vecinas. Las tapas de lluvia reducen las fallas intermitentes causadas por el agua. Las tapas de cortocircuito están disponibles cuando se necesita omitir temporalmente el fotocontrol.
¿Es necesaria la marca regulatoria UKCA + RoHS (F) para su proyecto?
UKCA demuestra la conformidad legal de los productos comercializados en el mercado británico. Reemplazó (aunque actualmente coexiste con) CE En muchos casos; consulte los plazos actuales para la colocación de etiquetas.
La directiva RoHS confirma los límites de sustancias peligrosas restringidas en equipos eléctricos. Se aplica a la mayoría de los equipos de iluminación vendidos en la UE y el Reino Unido.
Por qué es importante para los compradores:
- Una declaración UKCA o CE acelera el despacho de aduanas y la aceptación por parte de los equipos de adquisiciones.
- En el caso de las licitaciones públicas en el Reino Unido y la UE, la marca a menudo elimina la necesidad de repetir pruebas de terceros, lo que reduce los costos y el tiempo de entrega.
Además, en la siguiente tabla se describen varios sensor de luz Certificaciones y sus respectivos beneficios.
| Proceso de dar un título | Beneficios para el cliente | Riesgo evitado | Notas |
| UL 773A / Holográfico | Listo para auditoría y reconocido | Fallas por incumplimiento | Sólo se aprueban ciertos voltajes |
| UKCA | Cumplimiento legal en GB | Retrasos en aduanas y adquisiciones | Obligatorio después del Brexit |
| RoHS | Sustancias peligrosas restringidas | Multas ambientales | Mercados de la UE y el Reino Unido |
| Marcado CE | Aceptación del mercado de la UE | Re-pruebas y envíos rechazados | Verificar el alcance del alumbrado público |
¿Cuándo es necesaria una rosca extendida de 25 mm para su instalación?
Utilice una rosca extendida de 25 mm cuando el panel o la caja tengan un grosor superior a la profundidad estándar del orificio ciego. Es posible que los vástagos estándar (½”-14 o similares) no atraviesen paneles multicapa.
Los paneles metálicos gruesos, las puertas de control aisladas o las carcasas compuestas a menudo requieren una rosca adicional para acoplar firmemente una tuerca de seguridad. Esto evita que... interruptor de sensor de luz por estar suelto o inclinado.
En las cajas de control de doble capa, la rosca adicional atraviesa ambas capas y permite una correcta compresión de la junta y el enganche de la tuerca. Esto evita la entrada de agua y el aflojamiento por vibración.
Si se instala en cortes no estándar, las roscas extendidas permiten usar una placa frontal y mantener una fijación fiable. Mida el espesor total del panel (incluyendo placas y juntas) y añada de 5 a 10 mm para un bucle de servicio seguro. Para instalaciones con alta vibración o montadas en postes, se recomienda encarecidamente una rosca extendida.
¿Cuáles son los mejores? Sensor fotoeléctrico ¿Combinaciones de códigos para escenarios de proyectos reales?
A continuación se presentan algunas selecciones de códigos prácticos y probados en el campo, con razones y referencias.
Luz de porche residencial (EE. UU.)
JL-103A 18 06, Tuerca simple, Junta de espuma. 120 V, 18 AWG, adecuado para cargas pequeñas; los cables cortos (6”) simplifican el trabajo en cajas interiores. Hay modelos de botón con certificación UL disponibles para esta clase.
Alumbrado público urbano en condiciones climáticas adversas
JL-103D 16G 06 P, Tuerca doble, Junta NN, Tapa contra lluvia. Utiliza fotocélulas de bloqueo de 277 V / ANSI C136.10 para compatibilidad con receptáculos de alumbrado público y alto grado de protección IP contra la intemperie.
Instalaciones industriales de 480 V
JL-103FE 16G 06 P, tuerca doble, sello de junta tórica, tapa de sombra (verificar ruta UL). 480 V es típicamente para sistemas industriales; confirme la lista UL 773A/UL o aprobaciones industriales alternativas antes de la compra.
Alumbrado municipal canadiense
JL-103EE 16G 06 P, Junta NN, Tapa de lluvia. Las fotocélulas de 347 V son comunes en las especificaciones canadienses y están fácilmente disponibles como unidades de tipo bloqueo para accesorios de calle.
¿Cómo puede este sistema de codificación ayudarle a reducir errores y mejorar el valor de vida útil?
Una codificación clara le ayuda a elegir la fotocélula correcta rápidamente, sin dudas. Al especificar correctamente el voltaje, el calibre del cable, el sellado y otros parámetros, los proveedores le entregan unidades diseñadas para la tarea. Esto reduce la probabilidad de desajustes y previene fallas prematuras.
El uso de códigos correctos también reduce la necesidad de repetir la instalación. Los instaladores no tendrán que apresurarse a reemplazar piezas que no coincidan. Esto ahorra mano de obra, tiempo y tiempo de inactividad.
A lo largo de los años, una combinación correcta control del sensor de luz Mayor duración. Soporta temperaturas, humedad, vibraciones y cargas, lo que reduce las llamadas de mantenimiento y los reemplazos. Según la práctica industrial, los componentes seleccionados para condiciones reales (voltaje, sellado, manómetro) reducen drásticamente el riesgo de fallas.
Para los equipos de compras, la conclusión es sencilla: especificar todos los detalles del código en las solicitudes de cotización y licitaciones. Esto garantiza el cumplimiento normativo y mejora la fiabilidad a largo plazo.
Palabras finales
Elegir el código de fotocélula correcto previene errores de instalación y prolonga la vida útil del producto. Una selección adecuada ahorra costos y garantiza el cumplimiento normativo. Para fotocontroladores de unión larga confiables, Chi-Swear ofrece opciones de alta calidad que cumplen con los estándares globales y simplifican su proceso de adquisición.
