Clavijas de 4 pines - 701A
| Por defecto | Definición |
| 1 | 24 VCC |
| 2 | DALI (o protocolo basado en DALI) – /punto común |
| 3 | DALI (o protocolo basado en DALI) + |
| 4 | Puerto 4 (negro): E/S general |

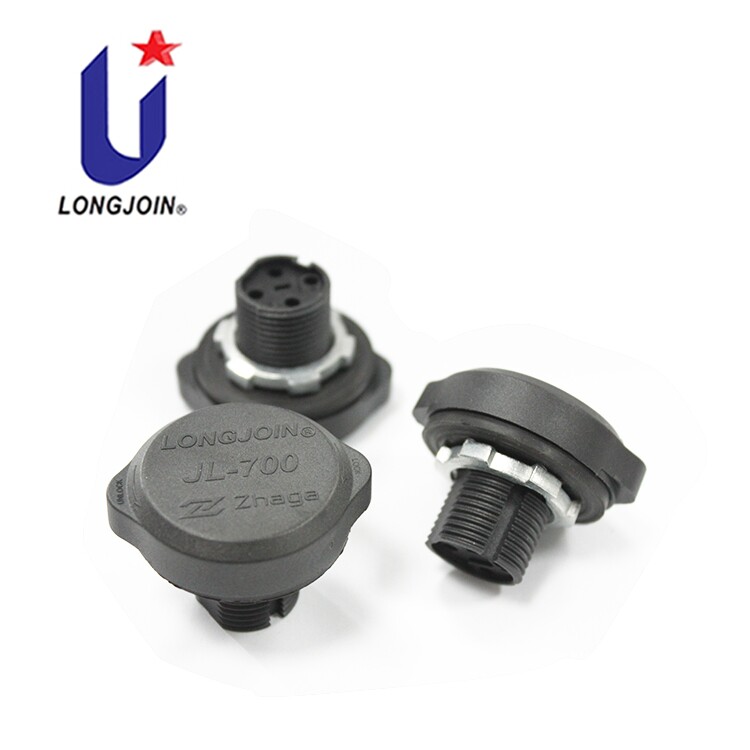

| Modelo | JL-700W |
| Voltaje | 12-24 VCC, 1,5 A |
| Característica | Capacidad de conexión en caliente |
| Protección de calificación | Cumple con la prueba de sobretensión de modo común de 10 kV |
| Grado de protección | Tensión de impulso nominal: 0,8 kV |
| Rango de temperatura | -40 a 70°C |
Asambleas
Cables sugeridos
20~22 AWG, extremos de cable estañados
Diagrama de conexión
Elija el mejor diagrama de conexión para ahorrar más costos, por ejemplo, tiempo, selección estricta de la calidad del proveedor, etc.
| *Esquema 1 para uso de receptáculo 700 | *Esquema 2 para uso del receptáculo 710 |
| Cuando el variador no tiene una salida de alimentación auxiliar estándar, se requiere una fuente de alimentación adicional | Al utilizar el zócalo de la serie 710, el zócalo 710 tiene un cambio de conmutación CA-CC incorporado. |
Diagrama esquemático de instalación
Cerradura de giro en el sentido de las agujas del reloj para hacer coincidir la cerradura con su receptáculo
Modo de inducción fotosensible o de microondas, y según sus necesidades de diseño personalizadas, modo compatible dual.
