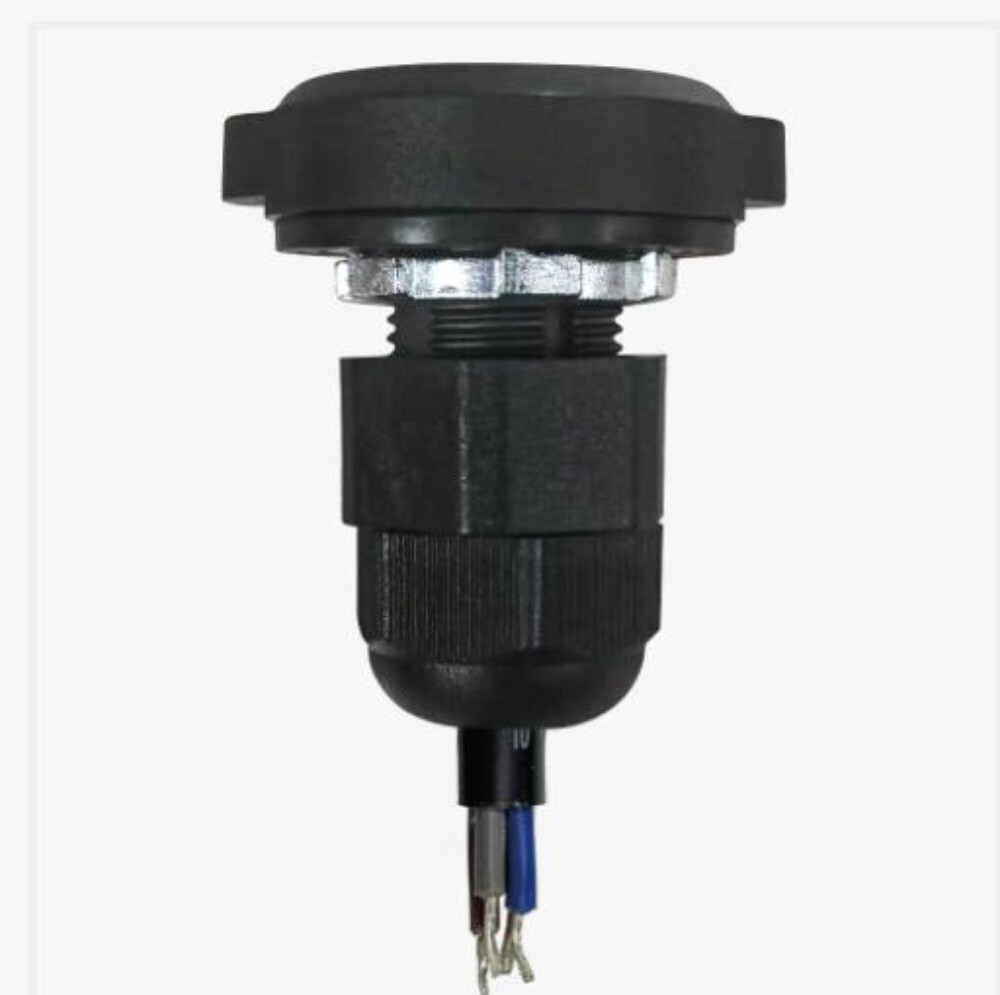

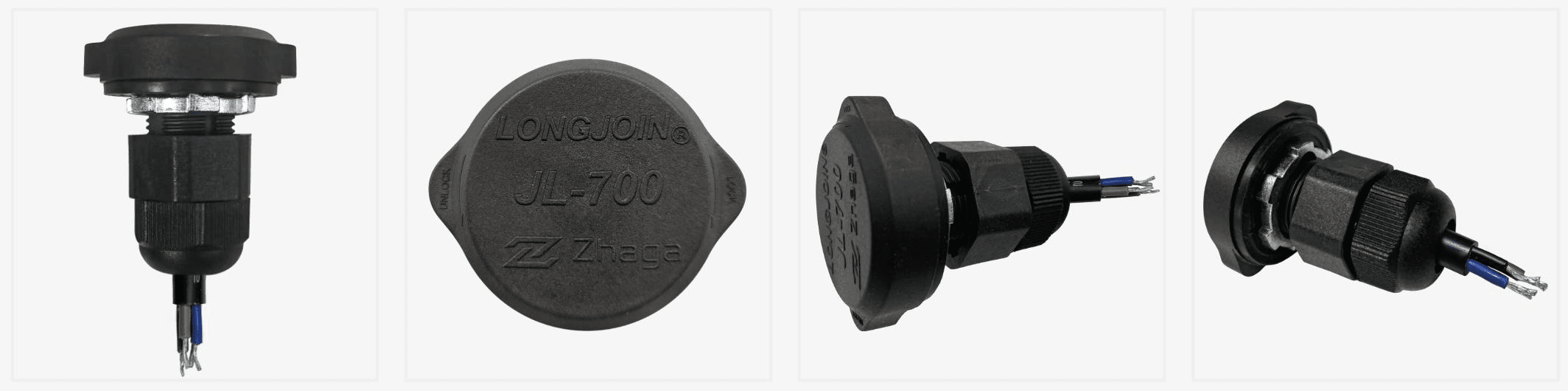

JL-700L

Receptáculo Zhaga Book-18 (versión con cable)

Resumen del producto

El zócalo de bloqueo Jl-700L cumple con los requisitos de la interfaz estándar Zhaga Book 18 (Z-LEX-R, Z-LEX-C) y ha pasado la certificación correspondiente, lo que es conveniente para el desarrollo e instalación de iluminación vial, iluminación regional o iluminación comercial y residencial, como farolas, luces industriales y mineras, luces de pasillo, luces de pared, etc.

Características

• Cable (marrón gris azul negro) • Interfaz estandarizada definida en el Libro Zhaga 18
• Tamaño compacto que permite una mayor flexibilidad en el diseño de luminarias.
• Sellado avanzado para lograr IP66 sin tornillos de montaje
• Solución escalable que permite el uso de fotocélulas de Ø40 mm y LEX-M de Ø80 mm en un sistema de gestión central con la misma interfaz de conexión

• Posición de montaje flexible, orientada hacia arriba, hacia abajo y hacia los lados.
• Junta única integrada que sella tanto la luminaria como el módulo, lo que minimiza el tiempo de montaje.

Presupuesto

Definición del color de línea

* Versión predeterminada

– Puerto 1 (Marrón): 24 V CC – Puerto 2 (Gris): DALI (o protocolo basado en DALI) – /tierra común

– Puerto 3 (Azul): DALI (o protocolo basado en DALI) +

– Puerto 4 (negro): E/S general

Diagrama de cableado
