La presa per controller di luci con meccanismo di blocco a torsione JL-250GXA è progettata per apparecchi di illuminazione per esterni e viene utilizzata per accettare controller di luci con meccanismo di blocco a torsione per controllare le lampade a LED.

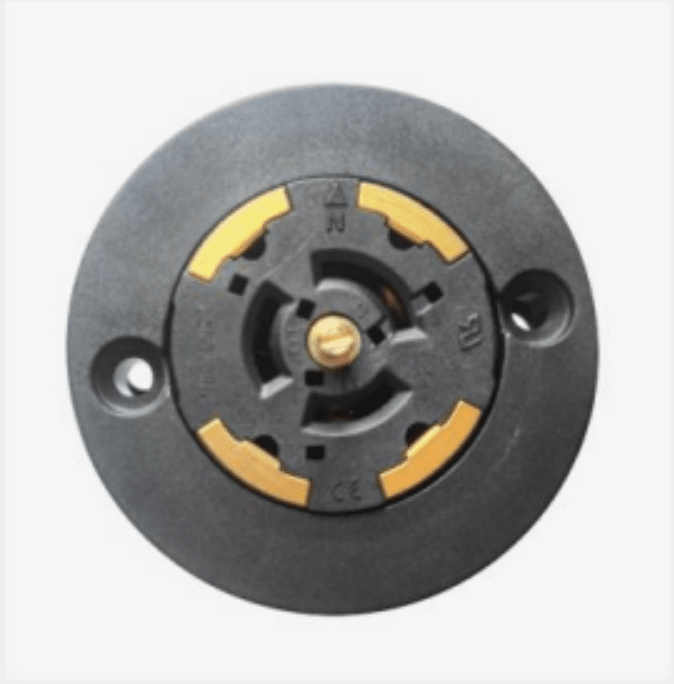

Questo prodotto è dotato di 4 lame di contatto ad arco placcate in oro sulla superficie superiore, adatte ai contatti a molla del controller di luci con meccanismo di blocco a torsione (ANSI C136.41) e montate sul retro.
Sono forniti 4 fili di segnale. In particolare, il terminale di terra al centro della presa collabora con la serie JL-250F**C* per garantire la protezione da sovratensioni di modo comune.
Questo prodotto soddisfa gli standard ANSI C136.10, ANSI C136.41 e ANSI/UL773 per l'illuminazione di aree utilizzando controlli di luce plug-in e twist-lock
Richiedere.
Modello n. | JL-250G |
Tensione nominale | 0~480 V CA |
Frequenza nominale | 50/60 Hz |
Carico nominale | 15A |
Controllo del segnale | 0-30 V CC, 1500 mA massimo |
Specifiche del filo | 16AWG/14AWG 6″ il più corto |
Temperatura ambiente | -40°C ~ +70°C |
Umidità di lavoro | 96% |
Certificazione | ANSI C136.41-2013 |
Corpo in polibutilentereftalato (PBT)
Contatti in bronzo fosforoso
Le lame di contatto metalliche sono realizzate in bronzo fosforoso nichelato, placcato oro secondo ASTM B 522
Guarnizione in silicone fornita
Terminale di terra centrale, utilizzato con la serie JL-250F**C* per ottenere una protezione da sovratensioni in modo comune
È possibile allentare le viti e quindi cercare il nord, il che facilita l'installazione del controller della luce (il punto predefinito è il nord durante l'installazione), evita il degrado dell'elemento fotosensibile del controller della luce e prolunga la durata di utilizzo del controller della luce
Scollegare l'alimentazione
Collegare le prese secondo lo schema seguente
Una freccia a nord sulla parte superiore della presa viene utilizzata per aiutare a determinare la direzione corretta
Regolare la posizione della presa allentando le viti e fissarla dopo il riposizionamento
