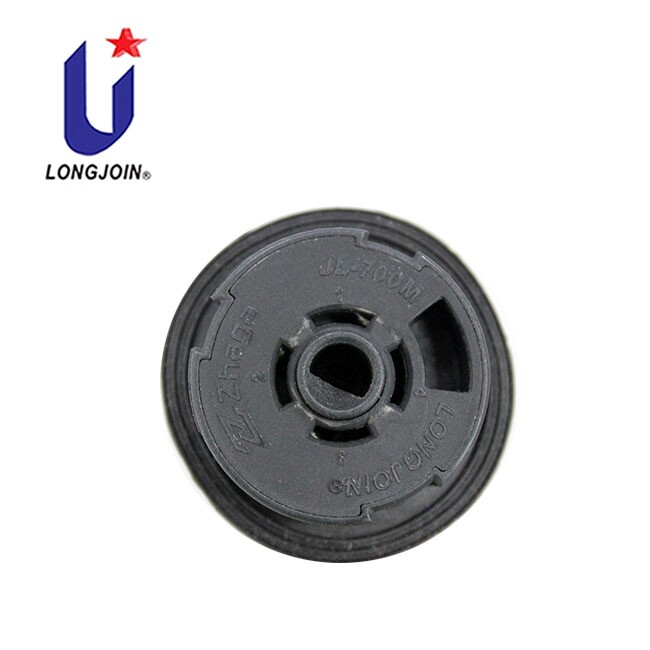

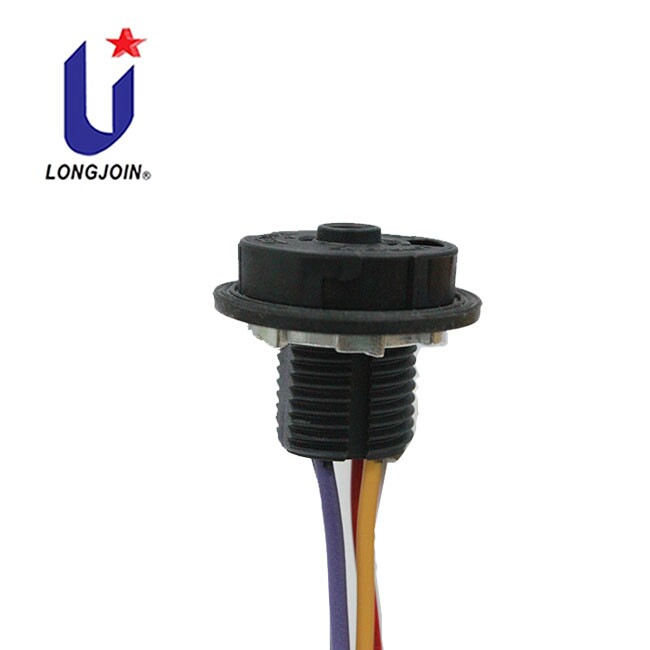

JL-700M

Zócalo de bloqueo de clase Zhaga Book 18 para esquema de atenuación de 0 a 10 V

Resumen del producto

Similar al estándar zhaga Book 18, el zócalo JL-700M es adecuado para el esquema de atenuación de 0 a 10 V.

lo cual resulta conveniente para desarrollar equipos estándar adecuados para la iluminación de carreteras, la iluminación regional o la iluminación residencial.

Según la disposición del equipo, estos equipos pueden adoptar funciones de monitoreo, comunicación, control y otras basadas en atenuación de 0-10 V.

Beneficios

• Similar a la interfaz estándar de zhaga Book 18, utilizada para el esquema de atenuación de 0-10 V
• Tamaño pequeño, adecuado para más lámparas.
• Sellado avanzado, se puede lograr IP66 sin instalar tornillos

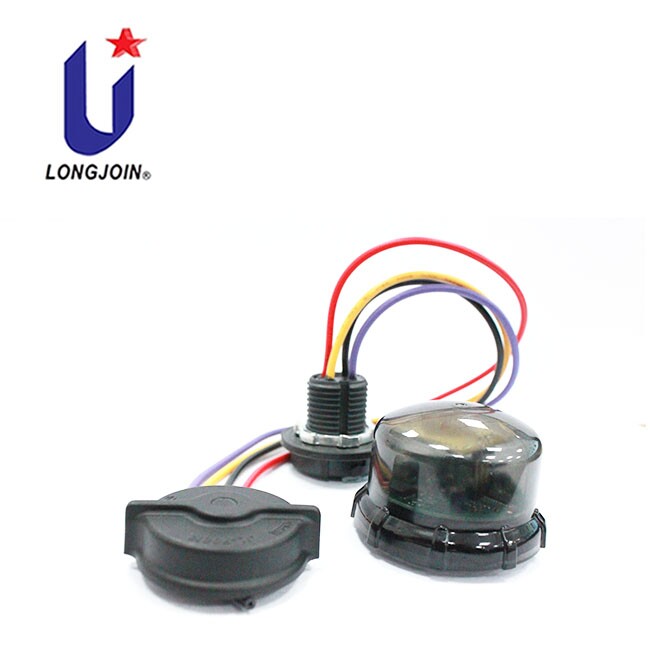

• Solución expandible: se permite utilizar un controlador de expansión de Φ 40-80 mm con la misma interfaz de conexión en el sistema de administración central
• Posición de instalación flexible, que se puede instalar en la parte superior / inferior / lateral de la lámpara.
• Junta única integrada para sellar lámparas y módulos para minimizar el tiempo de montaje

Aplicaciones

• alumbrado público y de áreas
• Iluminación exterior – Componentes de pared – Aparcamientos – Pasarelas
• control de detección de luz
• comunicación del sistema de gestión central
• Otros módulos de sensores, como detección de movimiento y operación remota.

Características

Clasificación de contacto: 1,5 A, 30 V CC (normalmente 24 V)

Cumplir con los requisitos de prueba de sobretensión de modo común de 10 kV

Confirme las condiciones de sustitución en las instrucciones del conjunto exacto.

Contacto cuadrupolo

Tensión de impulso nominal: 0,8 kv

Protección de aislamiento: Clase II

Rango de temperatura: – 40 a 70 ° C

Antes de instalar las lámparas, se debe apagar la fuente de alimentación principal.

Especificaciones

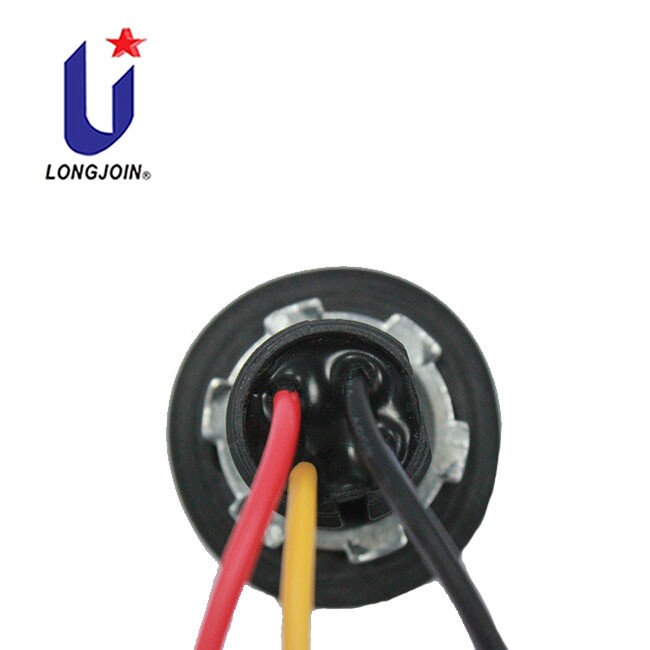

Especificación del conductor: confirme el registro UL aplicable al tipo y a la configuración del cable n.º 20 seleccionados.

Diagrama de cableado

JL-700M key parameters

Values as printed in the JL-700M EN 2411V6 datasheet. The interface is described as similar to Zhaga Book-18, which is a mechanical interface statement only: it does not by itself prove Zhaga Book-18 or Zhaga-D4i certification. The datasheet certification row carries no certificate number.

Preguntas frecuentes de selección del JL-700M

¿Este zócalo demuestra compatibilidad Zhaga-D4i?

No. La descripción presenta el JL-700M como un zócalo similar a la interfaz Zhaga Book 18 para regulación de 0-10 V. Confirme las dimensiones de acoplamiento, la asignación de contactos, el controlador y el driver exactos; no deduzca DALI, D4i ni certificación por similitud mecánica.

¿Qué límites eléctricos debo comprobar?

La descripción indica contactos de 1,5 A y 30 VCC, habitualmente 24 V. Confirme el diagrama completo de cableado y las asignaciones de potencia y señal del conjunto seleccionado; un valor nominal de contacto no demuestra compatibilidad con un controlador alimentado desde la red eléctrica.

¿Cómo deben especificarse el sellado y la sustitución?

Confirme la junta, la abertura de la luminaria, la superficie de montaje y la documentación del conjunto IP66 completo. Siga las instrucciones de instalación y desconecte la alimentación principal; cualquier sustitución permitida con tensión debe confirmarse para el conjunto exacto por un instalador cualificado.

Consulte Zhaga socket selection, controladores y componentes Zhaga, y preguntas sobre selección e instalación.
