Alcance del zócalo JL-700K4/K5 y sus accesorios

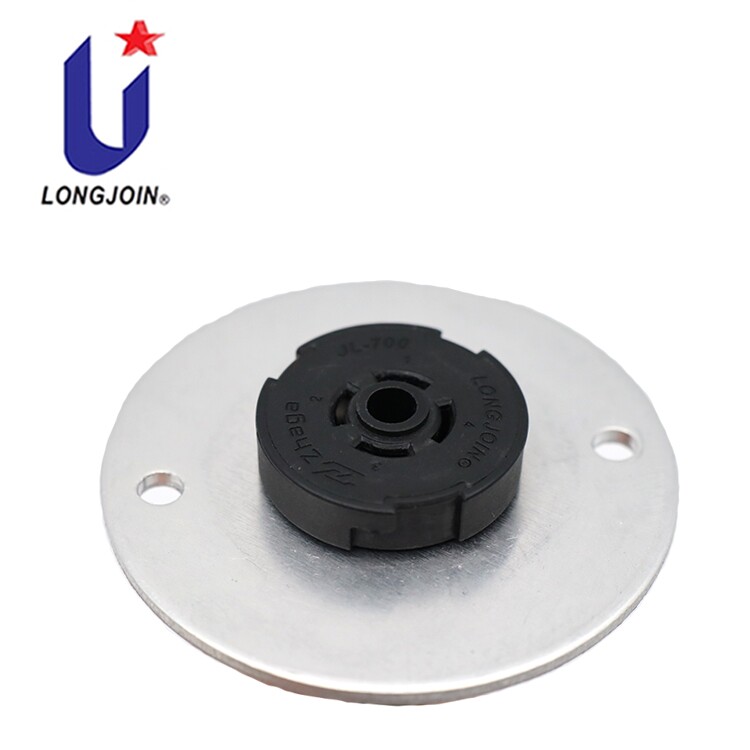

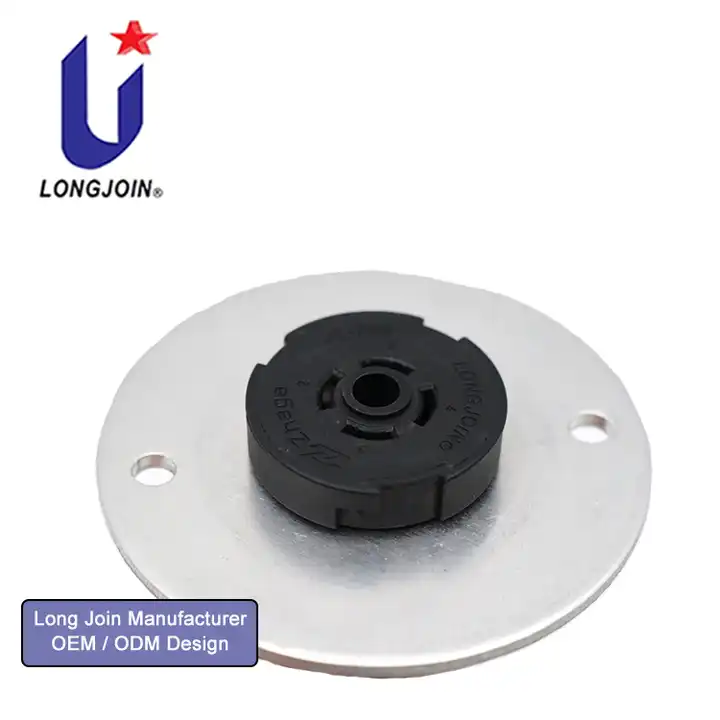

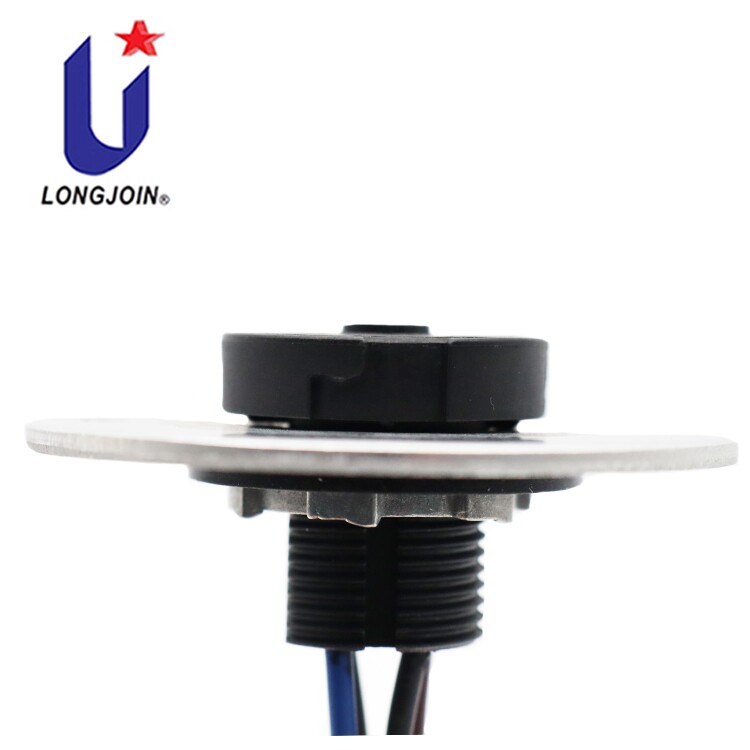

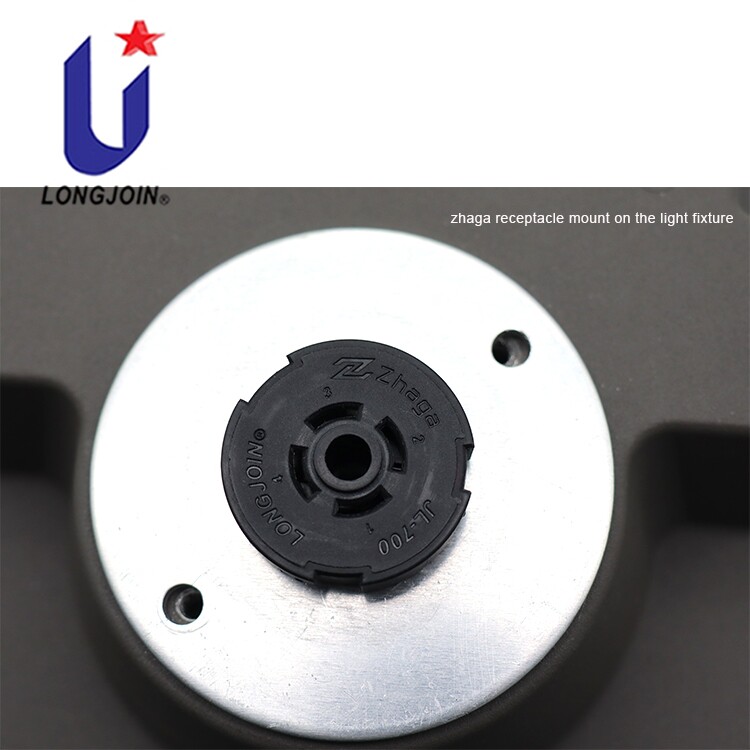

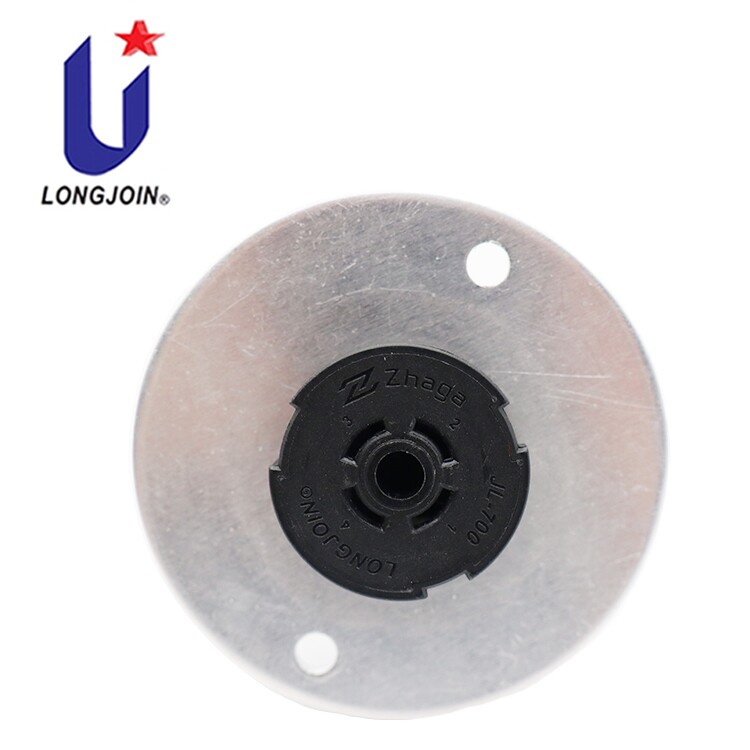

JL-700K4 y JL-700K5 son configuraciones de montaje de zócalos con soportes. La asignación de contactos del zócalo mostrada a continuación es de 24 VCC/DALI. Esta página también incluye ejemplos de controladores, fuentes de alimentación y accesorios de conversión. La entrada de 85–305 VCA, la salida de conversión de 0–10 V y las funciones de alimentación de esos ejemplos no deben interpretarse como valores eléctricos nominales del zócalo sin accesorios.

Antes de realizar el pedido, solicite el plano exacto del zócalo, la referencia del accesorio, el esquema de cableado y el registro de certificación aplicable. Una declaración de certificación de una fuente de alimentación o un controlador no acredita la certificación de todos los zócalos ni del conjunto completo de la luminaria.

Preguntas frecuentes de selección del JL-700K4/K5

¿Cómo elijo la configuración de montaje?

Confirme el soporte K4 o K5 exacto, la placa de retención, la arandela, la abertura de la luminaria y las dimensiones de montaje con el plano. La página combinada cubre varias configuraciones; no suponga que tienen detalles de montaje idénticos.

¿El zócalo proporciona todas las funciones de iluminación inteligente?

No. El controlador y el driver determinan la detección, la regulación y la comunicación. Confirme la asignación de contactos de 24 VCC/DALI indicada en esta página y las instrucciones completas de cableado; compartir una interfaz de montaje por sí solo no demuestra compatibilidad del sistema.

¿Qué demuestra el sellado y la certificación?

Confirme la junta seleccionada, el soporte, la superficie de la luminaria y el controlador para el conjunto IP66 completo. Solicite los registros Zhaga o de conformidad aplicables al zócalo y a la configuración exactos, en lugar de deducir certificación de la descripción de interfaz.

Consulte Zhaga socket selection, controladores y componentes Zhaga, y preguntas sobre selección e instalación.

Descripciones de productos

Características

• Interfaz estandarizada definida en el Libro Zhaga 18
• Tamaño compacto que permite una mayor flexibilidad en el diseño de luminarias.
• Sellado avanzado para lograr IP66 sin tornillos de montaje
• La solución escalable permite el uso de fotocélulas de Ø40 mm y LEX-M de Ø80 mm en un sistema de gestión central con la misma interfaz de conexión

• Posición de montaje flexible, orientada hacia arriba, hacia abajo y hacia los lados.
• Junta única integrada que sella tanto la luminaria como el módulo, lo que minimiza el tiempo de montaje.

Especificaciones





Definición de plomo Pin 1 (marrón): 24 VCC   Pin 2 (gris): DALI-/GND   Pin 3 (azul): DALI+   Pin 4 (negro): puerto E/S reservado



Características: • Cumple con el estándar ZHAGA BOOK18 • IP66 (coopera con nuestro controlador de iluminación ZHAGA) • Admite instalación en superficie superior/instalación lateral/instalación invertida • Tamaño pequeño, adecuado para su instalación en todo tipo de lámparas. • El costo es mucho menor que elegir una solución de controlador de atenuación con salida de voltaje secundario • Entrada de voltaje amplio de CA (85 ~ 305 VCA) • Consumo de energía sin carga ≤0,12 W • Protección integral: protección contra sobretensión/protección contra subtensión/protección contra sobrecorriente/protección contra cortocircuito/protección contra circuito abierto/protección contra sobretemperatura • Salida de interruptor de señal de atenuación de 0 ~ 10 V • Fuente de alimentación CLASE II • Aprobó la certificación RoHs y UL









• La longitud de línea predeterminada es de 152,4 mm y se puede personalizar. • La longitud de pelado es de 10 mm por defecto, la capa de aislamiento está reservada y la longitud se puede personalizar. • Calibre del cable de CA (cable negro, cable blanco): 18 AWG/AWM1015, diámetro exterior de 2,9 mm incluido el aislamiento • Calibre del cable de señal (cable violeta, cable gris): 20 AWG/AWM1015, 2,6 mm de diámetro exterior incluido el aislamiento





Nota: En comparación con el controlador de iluminación estándar NEMA, el controlador de iluminación ZHAGA ofrece una posición de instalación flexible y un volumen más pequeño, lo que realza la estética de la lámpara. La posición de instalación también refleja las diferentes funciones del controlador de iluminación ZHAGA (control de iluminación, microondas, infrarrojos).





Nota: En este proyecto, la combinación del casquillo Zhaga y la tapa protectora/tapa de cortocircuito puede ser equivalente a la preinstalación de una farola inteligente NEMA. Permite modernizar y actualizar farolas tradicionales. En comparación con el proyecto de farola con casquillo NEMA, el casquillo Zhaga presenta un diseño más atractivo y ahorra costos.







Nota: Ofrecemos diferentes tamaños de cubiertas y bases de control de luz Zhaga para que usted diseñe su propio controlador.







Nota: Este control de iluminación Zhaga tiene la misma función que el controlador de alumbrado público Nema tradicional. Controla el encendido de la luz pública según la intensidad de la luz ambiental, lo que reduce el costo.





Nota: Este producto zhaga se basa principalmente en el principio de inducción por microondas infrarrojas. Mediante la inducción infrarroja de objetos en movimiento (vehículos o personas en movimiento), se controlan los interruptores del alumbrado público, lo que no solo satisface las necesidades de iluminación, sino que también ahorra electricidad.





Nota: Esta serie de controladores de iluminación se basa en el estándar de interfaz ZHAGA BOOK18, desarrollado para controladores de iluminación inteligentes con cerradura giratoria tipo Hui. Incorpora un sensor de luz y un sensor móvil de microondas combinados, y puede emitir una señal de atenuación DALI. Este controlador es ideal para carreteras, jardines, patios, parques, estacionamientos y entornos de iluminación industrial, como minas.





Nota: En esta combinación de proyecto, elija el zócalo Zhaga que coincida con el control de iluminación terminado de la serie Zhaga. Según las necesidades del proyecto, elija el tipo de controlador (control de iluminación, inteligente o infrarrojo) para elegir el producto adecuado. En comparación con el control de iluminación y el control inteligente, el control infrarrojo suele ser adecuado para interiores, como grandes fábricas y garajes subterráneos. También puede combinarse con el control de iluminación inteligente para lograr la inteligenteización del alumbrado urbano.
