JL-250T

-Receptáculo de fotocontrole (orientação livre para o norte)

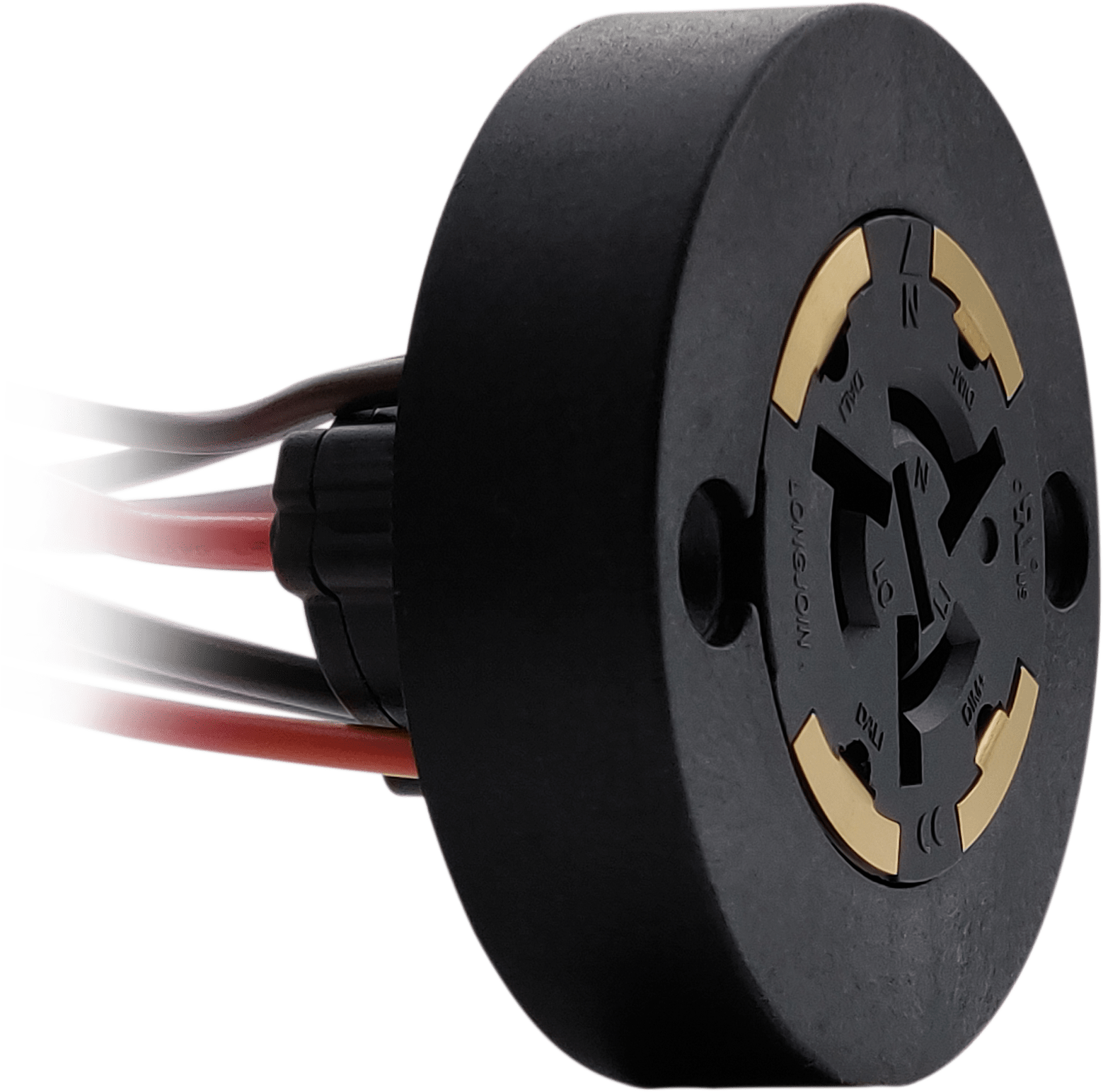

Resumo do produto

Este receptáculo para fotocontrolador foi projetado para luminárias que utilizam um receptáculo ANSI C136.41 para acomodar um fotocontrolador de encaixe por torção, permitindo o controle múltiplo de lâmpadas LED através do receptáculo.

Oferece 2 ou 4 terminais de baixa tensão banhados a ouro na superfície superior para encaixar o fotocontrolador, possui contatos de mola em conformidade com a norma ANSI C136.41 e oferece 2 ou 4 fios condutores na parte traseira para conexão de sinal.

Oferece ainda um recurso de limitação de rotação de 360° para atender aos requisitos da norma ANSI C136.41.

Características

• Corpo feito de tereftalato de polibutileno
• • Contatos feitos de bronze fosforoso
•  Almofada de ouro feita de bronze fosforoso niquelado com revestimento de ouro conforme ASTM B 522
•  Junta de silicone oferecida
• • Rotativo através de ajuste na ranhura central com chave de fenda

Especificações

Informações para encomenda

JL-250TX A 14 12 R -7P C

Documentos de referência

ANSI C136.10-2010 Norma Nacional Americana para Equipamentos de Iluminação de Rodovias e Áreas – Dispositivos Fotocontroladores com Trava e Tomadas de Acoplamento – Intercambiabilidade Física e Elétrica e Testes

ANSI C136.41-2013 Norma Nacional Americana para Equipamentos de Iluminação de Rodovias e Áreas – Controle de Dimerização entre um Fotocontrolador Externo com Trava e um Reator ou Driver
