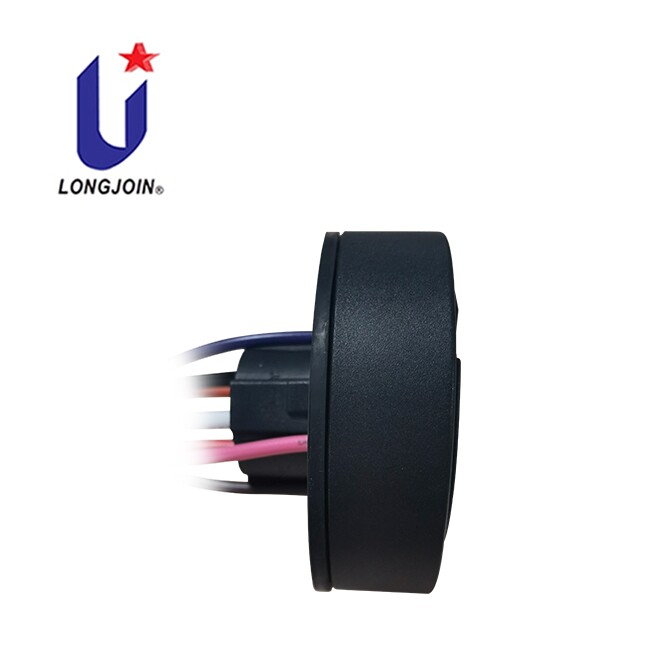

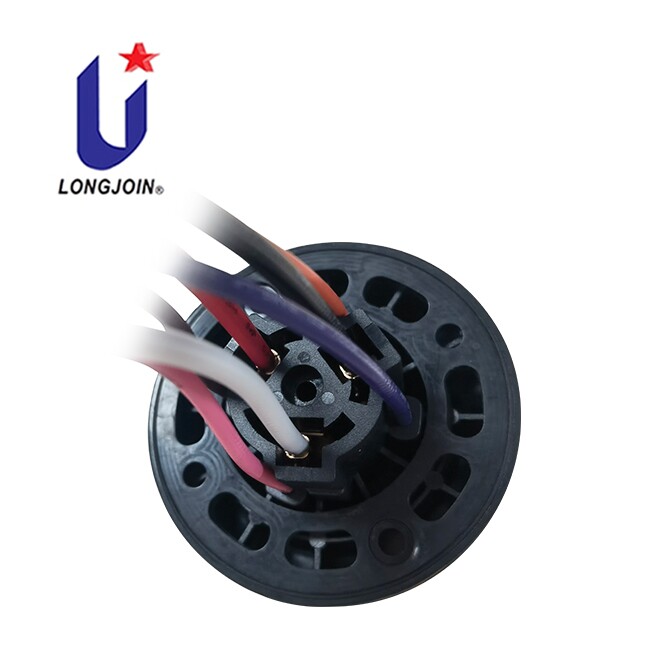

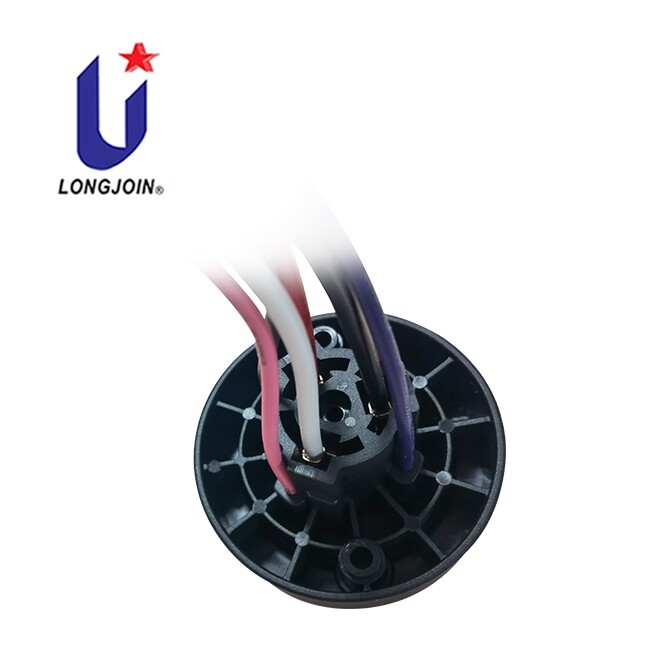

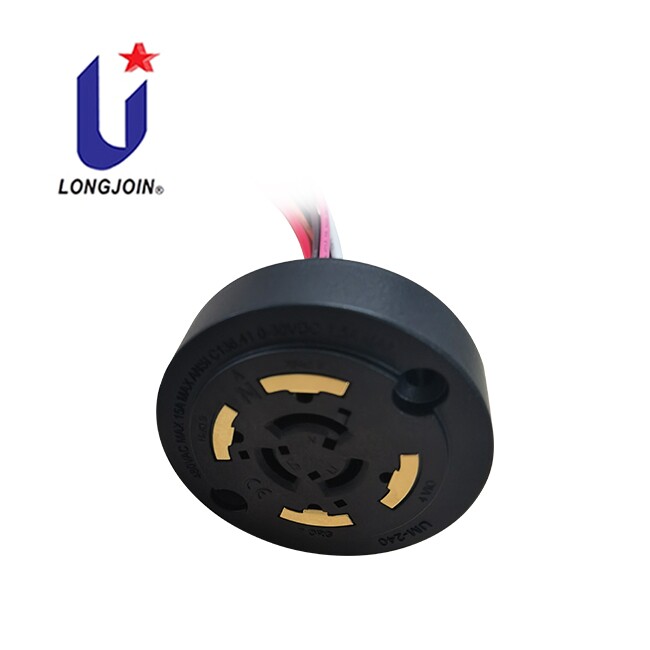

Os produtos da série de soquetes controladores de luz com trava rotativa UM-240 são projetados para luminárias externas, utilizados para controlar luminárias LED por meio de controladores de luz com trava rotativa. Esta série de produtos possui 4 contatos banhados a ouro na superfície superior, compatíveis com os contatos de mola do controlador de luz com trava rotativa, e 4 fios de sinal na parte traseira.
| Modelo nº. | UM-240 |
| Faixa de voltagem aplicável | 0~480 VCA |
| Frequência nominal | 50/60Hz |
| Capacidade de carga | 15A |
| Controle de sinal | 0-30 VCC, 250 mA máx. |
| Liderar | Cabo de 16 AWG, 8 polegadas de comprimento. |
| Temperatura ambiente | -40°C ~ +70°C |
| Umidade relacionada | 96% |
| Espessura do revestimento de ouro do contato | 0,2 μm |
| Cabo de fiação externa | ● |
Desligue a energia; conecte a tomada de acordo com o diagrama abaixo.

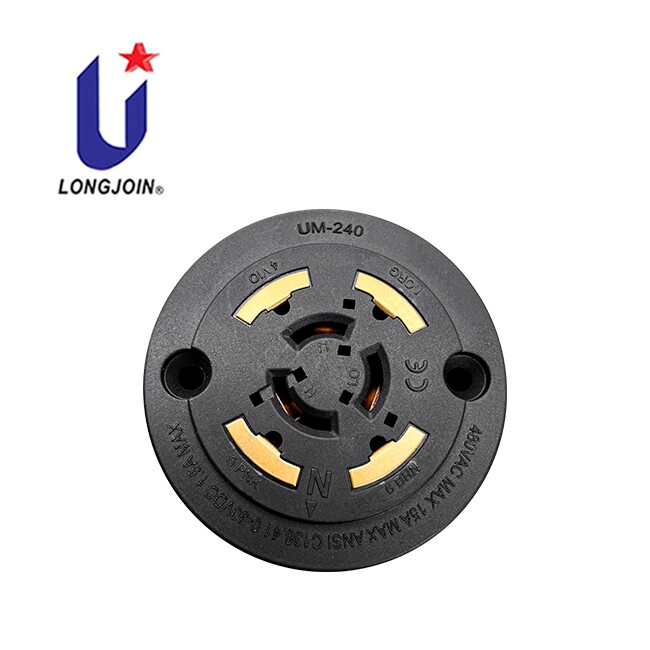

Uma seta indicando o NORTE na face superior serve para auxiliar na orientação correta.
Ajuste a posição do soquete afrouxando os parafusos e aperte-o novamente após o reposicionamento.
No. UM-240 is a mating receptacle with signal contacts and leads. The compatible controller and LED driver determine the dimming function. Confirm the contact assignment and supported signal interface for the complete system.
Confirm the exact voltage, load and signal-contact ratings against the table and current datasheet. Keep mains and low-voltage signal wiring separate as specified; the signal rating is not the controller input-voltage rating.
Confirm the controller, gasket, mounting surface, orientation and wiring enclosure requirements. A supplied silicone gasket alone does not establish the IP rating of the complete luminaire.
See NEMA receptacles and accessories, controles de iluminação inteligentes, e selection and installation FAQs.
