Os postes de iluminação mais comuns atualmente possuem controle inteligente de luminosidade. Eles acendem e apagam automaticamente nos horários apropriados do dia, com o auxílio de fotocélulas.

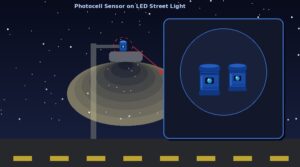

Os sensores fotocélula crepuscular são pequenos dispositivos instalados em nossas luminárias externas que controlam sua iluminação, detectando o nível de luz ambiente.
Existem diferentes tipos de fotocélulas e a seleção da mais adequada depende de fatores como a tensão nominal, o estilo de instalação e outras necessidades específicas da aplicação.
Ter uma compreensão básica de como funcionam facilita a escolha da opção certa para qualquer instalação de iluminação externa.
Como funciona um interruptor fotocélula do anoitecer ao amanhecer?
Uma fotocélula detecta mudanças na intensidade da luz e usa essa informação para controlar automaticamente um circuito de iluminação.
Isso acontece em cerca de três etapas principais:
Detecção de luz (conversão fotoelétrica)
A fotocélula utiliza um componente sensível à luz para monitorar a luz ambiente, geralmente medida em luxo. Este componente converte luz em sinal elétrico.
Existem 2 tipos comuns de sensores:
- Resistores dependentes de luz (LDRs), cuja resistência aumenta à medida que escurece, afetando o fluxo de corrente.
- Os fototransistores funcionam da seguinte forma: a redução da luminosidade diminui a corrente elétrica, sinalizando que é hora de acender a luz.
Processando o sinal
O sinal elétrico do sensor é então enviado para um circuito de controle dentro do dispositivo.
Este circuito compara o sinal a um nível de luz predefinido:
- Quando a luz cai abaixo desse nível (ao entardecer), o sistema se prepara para acender a luz.
- Quando a luz surge acima dele (ao amanhecer), ele se prepara para apagar a luz.
A maioria das fotocélulas também inclui um recurso de pequeno atraso. Isso evita que mudanças repentinas, como faróis de carro ou relâmpagos, acionem a luz desnecessariamente.
Acendendo a luz
Assim que a próxima ação é decidida, o sistema ativa um interruptor que completa ou interrompe o circuito, ligando ou desligando a luz.
O tempo de resposta da fotocélula às vezes depende do tipo de sensor que ela possui. Existem 4 tipos comuns:
- Sensores térmicos bimetálicos: Muito estáveis e menos afetados por breves variações de luz.
- Fotorresistores de CDS (sulfeto de cádmio): Oferecem um bom equilíbrio entre custo, sensibilidade e desempenho.
- Fototransistores: respondem de forma mais rápida e precisa às mudanças de luz.
- Fototransistores com filtro infravermelho: projetados para ignorar fontes de luz com alta emissão de infravermelho, como faróis de veículos.
Quais são os principais tipos de produtos de fotocélulas de junção longa?
A gama de fotocélulas da Long-Join abrange diferentes formatos de instalação, requisitos de carga e níveis de inteligência do sistema. Existem quatro categorias principais de designs disponíveis.

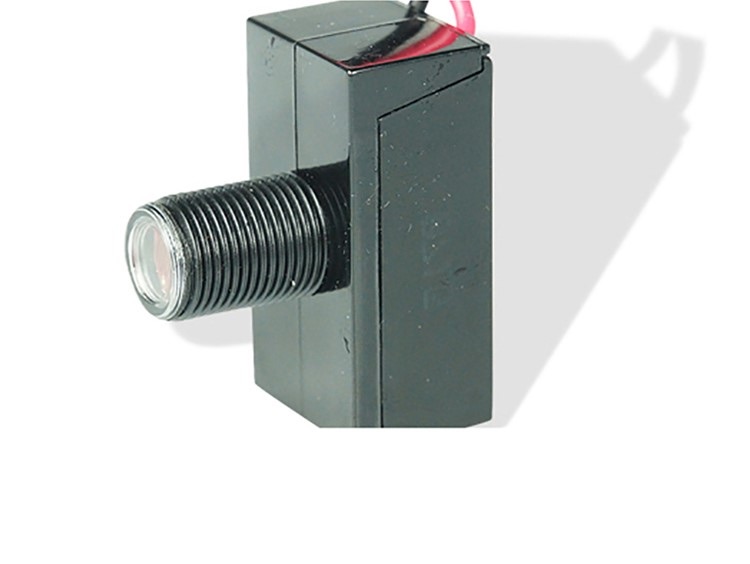

Fotocélulas com fio
As fotocélulas com fio são conectadas diretamente à fiação das luminárias. São extremamente fáceis de instalar, o que as torna uma escolha popular para substituir os interruptores tradicionais e para iniciantes no uso de fotocélulas.
- JL-103A — Um design bimetálico térmico. A escolha ideal para postes de iluminação residenciais, luminárias de jardim e iluminação de quintal, onde a simplicidade e a longa vida útil são fundamentais.
- JL-403C — Um projeto de fototransistor eletrônico ideal para fachadas de edifícios comerciais e aplicações onde um único modelo precisa abranger múltiplos ambientes de tensão.
- JL-118A — Fotocélula giratória montada na haste com sensor térmico bimetálico. A cabeça giratória permite o ajuste direcional após a instalação, o que é útil quando a posição da luminária ou obstruções locais exigem que o sensor seja apontado em uma direção específica.
Principais vantagens das fotocélulas com fio:
- Substituição direta para posições de interruptores existentes
- Não requer tomada, a instalação é feita diretamente através de um orifício pré-perfurado.
- Compatível com uma ampla variedade de tipos de luminárias, incluindo apliques de parede, postes de luz e luminárias de celeiro.
- Custo unitário inferior em comparação com as alternativas de encaixe por torção ou inteligentes.

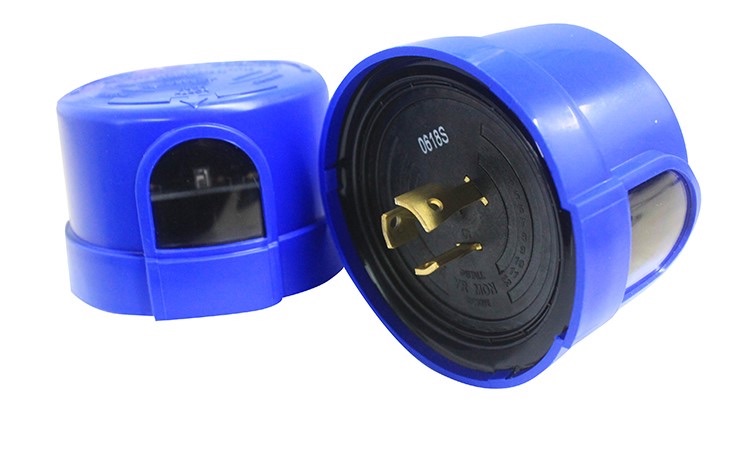

Fotocélulas com trava giratória
As fotocélulas com encaixe giratório se conectam a um receptáculo padrão NEMA na luminária. Esse formato é predominante na iluminação pública municipal e em grandes instalações comerciais, pois permite a troca da fotocélula sem a necessidade de refazer a fiação.
- JL-205C — Um projeto com fototransistor. O componente padrão para iluminação pública, estacionamentos e áreas industriais em todo o mundo.
- JL-207C — Fototransistor com filtro infravermelho. Preferencial em ambientes de iluminação complexos, como rodovias, zonas industriais e em qualquer lugar onde fontes de luz artificial possam causar comutação indevida.
- UM-205C — Um fototransistor da série UM da Long-Join. Compartilha as principais características elétricas com o JL-205C, porém com um preço mais acessível, ideal para projetos com orçamento limitado sem comprometer a resistência às intempéries.
Principais vantagens das fotocélulas com encaixe por torção:
- Instalação e substituição sem ferramentas através de tomada NEMA
- Altas capacidades de carga, adequadas para luminárias de grande porte e configurações com múltiplas luminárias.
- Ampla faixa de tensão que abrange diferentes padrões regionais de energia em um único modelo.
- Carcaça robusta projetada para anos de exposição contínua ao ar livre.
Fotocélulas inteligentes
As fotocélulas inteligentes adicionam monitoramento remoto e comunicação em tempo real à comutação fotoelétrica padrão. Elas conectam cada luminária a uma plataforma de gerenciamento centralizada e possuem recursos como relatório de falhas e dimerização programada.
- JL-245CN — NB-IoT Fotocélula inteligente sem fio, conecta-se diretamente à nuvem através da infraestrutura de telecomunicações. Ideal para grandes implantações municipais onde a redução contínua dos custos de manutenção é o principal objetivo.
- JL-246CG — ZigBee A fotocélula inteligente sem fio atua como um nó em uma rede mesh coordenada por um controlador de gateway ZigBee. É mais adequada para ambientes universitários, parques inteligentes e áreas urbanas onde já existe um gateway local e a rede mesh oferece redundância.
Principais vantagens das fotocélulas inteligentes:
- Detecção de falhas em tempo real e alertas instantâneos.
- Ajuste remoto de parâmetros
- Escurecimento programado
- Conectividade de dados
Fotocélulas Zhaga em miniatura
Esses modelos usam o Padrão de interface Zhaga Livro 18. É um sistema de conectores plug-and-play que permite a troca de sensores e controladores entre luminárias compatíveis de diferentes fabricantes. Seu formato compacto os torna adequados para luminárias onde uma tomada NEMA de tamanho padrão não é prática.
- JL-701A — Fotocélula Zhaga Book 18 de baixíssimo custo com sistema de encaixe por torção. Ideal para pequenos postes de iluminação pública, luminárias compactas para jardins e iluminação de outdoors, onde a interface Zhaga já está presente.
- JL-723A1 — Controlador Zhaga Book 18 que combina sensor de luminosidade com detecção de movimento PIR (infravermelho passivo) e saída de dimerização DALI 2.0. Uma opção mais completa para instalações que exigem detecção de presença e controle de luz ambiente em um único dispositivo.
Principais vantagens das fotocélulas em miniatura Zhaga:
- Instalação rápida e substituição fácil
- Tamanho compacto
- Posição de instalação flexível
- Integração perfeita com ecossistemas de iluminação inteligente compatíveis.
Qual tipo de fotocélula é adequado para qual aplicação?
A escolha do tipo de fotocélula adequado ao ambiente de aplicação é o passo mais importante na especificação do controle de iluminação externa — o modelo correto reduz a manutenção, prolonga a vida útil do produto e garante que o sistema funcione conforme o esperado.
| Tipo de fotocélula | Modelos representativos | Cenários típicos de aplicação | Principais vantagens |
| Fotocélula com fio | JL-103A, JL-403C, JL-118A | Quintais residenciais, fachadas de edifícios comerciais, iluminação de celeiros, iluminação de caminhos | Instalação fácil, ampla compatibilidade com acessórios, interface padronizada |
| Fotocélula com trava giratória | JL-205C, JL-207C, UM-205C | Iluminação pública municipal, estacionamentos, instalações industriais e iluminação de rodovias. | Estrutura robusta, troca sem ferramentas, alta capacidade de carga, desempenho estável a longo prazo. |
| Fotocélula inteligente | JL-245CN, JL-246CG | Edifícios inteligentes, infraestrutura de cidades inteligentes, controle remoto ou centralizado em larga escala | Ajuste remoto, detecção de falhas em tempo real, dimerização para economia de energia, conectividade de dados. |
| Miniatura Zhaga | JL-701A, JL-723A1 | Pequenos postes de iluminação pública, iluminação para outdoors, luminárias compactas para jardins, luminárias compatíveis com Zhaga. | Tamanho compacto, interface Zhaga plug-and-play, montagem flexível, alta sensibilidade. |
Para concluir
Entender como funciona um interruptor fotocélula crepuscular elimina as dúvidas na hora de especificar o controle de iluminação. A linha de produtos da Long-Join abrange todas as quatro categorias principais de fotocélulas, e todas elas podem ser encontradas em Catálogo da Chi-Swear. Com esse conhecimento, você poderá fazer a escolha certa para garantir uma iluminação inteligente e eficiente.
