Quais testes de confiabilidade são importantes para bases de fotocontrole NEMA?

Os quatro testes abaixo aparecem repetidamente nos programas de qualificação de OEMs para componentes de controle de iluminação. Eles não são os únicos testes que um projeto pode exigir, e a ordem em que são listados não representa uma classificação de importância — um projeto que passa por apenas um ciclo de acoplamento ainda se preocupa com a corrosão, e um projeto em um clima seco ainda se preocupa com a força da mola.

Teste 1 — Durabilidade do acasalamento e do desacasalamento

Por que o acoplamento repetido pode danificar os contatos da mola?

Um contato de mola opera dentro de uma estreita faixa elástica. Cada inserção o deflete; cada remoção permite que ele retorne. Enquanto a deflexão permanecer dentro da faixa elástica, o contato recupera sua força. Dois fatores invalidam essa premissa. Primeiro, a sobredeflexão: se a base for forçada em um receptáculo com tolerâncias mais apertadas, ou inserida em um ângulo, parte da deflexão se torna permanente e a mola não retorna mais à sua força nominal. Segundo, o desgaste no ponto de contato: o deslizamento remove o acabamento, e os detritos gerados por esse desgaste podem se alojar na interface.

O resultado é uma perda gradual de desempenho, imperceptível em uma peça nova. Uma base pode passar por uma inspeção dimensional e um teste elétrico inicial, mas ainda assim degradar-se mais rapidamente do que o esperado após ser instalada e submetida a algumas manutenções. É por isso que os ciclos de durabilidade são normalmente seguidos por uma medição de resistência, em vez de apenas uma inspeção visual — o número relevante é a resistência após os ciclos, e não a aparência.

O que deve ser medido antes e depois de andar de bicicleta?

No mínimo, é necessário registrar a resistência de contato por contato antes da ciclagem, a mesma medição após a ciclagem e o receptáculo utilizado no teste. O receptáculo é importante porque a interface é um par: testar uma base contra um receptáculo com revestimento diferente, geometria de contato diferente ou tolerâncias diferentes produz um resultado que pode não ser aplicável à sua montagem. Se o relatório não identificar a peça de acoplamento, o resultado não poderá ser reproduzido.

Adições úteis incluem a medição da força de contato antes e depois, inspeção visual ou com baixa ampliação dos pontos de contato e uma anotação sobre se os ciclos foram inserções completas ou movimentos parciais. O micromovimento induzido por vibração é um caso de carga diferente daquele em que um técnico de serviço remove um controlador e produz um modo de falha diferente.

São obrigatórios 100 ou 200 ciclos de acasalamento?

Não — não como um requisito geral que se aplica a todas as bases de fotocontrole NEMA. Alguns programas de qualificação de OEMs especificam 100 ou 200 ciclos, e esses números são perfeitamente razoáveis como requisitos do cliente para uma determinada aplicação. Mas eles não devem ser apresentados como uma contagem de ciclos obrigatória imposta uniformemente pela norma ANSI C136.41 ou por qualquer outro documento único. As normas de interface definem os requisitos mecânicos, elétricos e de marcação para a interface de controle; elas não estabelecem um valor de durabilidade universal para todas as configurações de produto.

A abordagem correta é a seguinte: seu projeto define a contagem de ciclos necessária, com base na frequência com que o controlador será removido ao longo de sua vida útil, mais uma margem de segurança. Em seguida, você solicita ao fornecedor que realize testes para atingir esse número e relate o resultado. Um fornecedor que afirma "testado para 200 ciclos" sem informar qual norma exige isso ou qual receptáculo foi utilizado, forneceu um número sem fundamento.

Teste 2 — Resistência de contato

Como é avaliada a resistência de contato?

A abordagem padrão em engenharia é a medição de quatro fios, ou Kelvin. Uma fonte de corrente aplica uma corrente conhecida através do par de contatos; um par separado de pontas de prova de tensão mede a queda de tensão na interface. Como o circuito de tensão praticamente não transporta corrente, a resistência dos cabos e das pontas de prova não entra no resultado. Uma medição de dois fios, por outro lado, inclui tudo entre os terminais do medidor e não pode ser comparada com um valor de quatro fios.

A corrente de teste também altera o que está sendo medido. Uma medição em circuito seco, realizada com baixa corrente, caracteriza a película de interface sem aquecê-la. Uma medição com a corrente nominal inclui o efeito desse aquecimento. Ambas são válidas; elas respondem a perguntas diferentes e não devem ser misturadas em uma tabela comparativa.

Por que as medições iniciais e pós-teste são importantes?

Um valor inicial indica que o projeto começa em um bom ponto de partida. Não diz nada sobre estabilidade. A informação que um comprador realmente precisa é a variação: o quanto a resistência mudou após ciclos de carga e descarga, após exposição térmica e após testes de corrosão. Um contato que começa com um valor baixo e permanece nesse patamar é um produto diferente de um que começa com um valor baixo e dobra após vinte ciclos, mesmo que ambos passem na inspeção do primeiro artigo.

Esta é a lacuna mais comum na documentação de fornecedores: um relatório que contém apenas valores iniciais. Não é desonesto, mas está incompleto para fins de qualificação e deve ser registrado como tal.

O que deve conter um relatório de resistência de contato?

• Método de medição (quatro fios ou dois fios) e instrumento utilizado
• Teste a corrente e verifique se a medição foi feita com o circuito seco ou com carga.
• Número de amostras e como foram selecionadas.
• Locais de sondagem — lado da base, lado do receptáculo ou através do par acoplado
• Condicionamento aplicado antes da medição (nenhum, ciclagem, térmico, corrosão)
• Valores individuais por contato, não apenas uma média.
• O critério de aceitação pelo qual o resultado está sendo avaliado.

Não há um limite específico de miliohms citado aqui, propositalmente. O valor aceitável depende do projeto do contato, da corrente que ele conduz, do método de medição e da especificação do cliente. Um valor obtido de um produto não relacionado e aplicado como limite universal é pior do que nenhum valor, pois cria uma falsa sensação de segurança.

Teste 3 — Aumento de temperatura sob corrente nominal

O que é aumento de temperatura?

A elevação de temperatura é a diferença entre a temperatura medida no contato (ou em um ponto definido no conjunto) e a temperatura ambiente, após o conjunto atingir o equilíbrio térmico com uma corrente específica. Trata-se de uma medição do sistema, não de uma propriedade do material: o mesmo contato em ar livre e dentro de uma luminária selada não atingirá o mesmo valor.

O equilíbrio faz parte da definição. Uma leitura feita antes da temperatura se estabilizar subestima o resultado, e um relatório deve indicar o critério de estabilização — por exemplo, variação inferior a 1 K em um período definido.

Como a resistência de contato e a corrente afetam o aquecimento?

A dissipação na interface é o quadrado da corrente multiplicado pela resistência da interface, portanto o termo de aquecimento cresce mais rapidamente que a carga. Dobrar a corrente quadruplica a dissipação com resistência inalterada, e um aumento na resistência agrava esse efeito. Esse é o mecanismo por trás do conhecido padrão de falha em que uma conexão que funciona de forma aceitável no comissionamento apresenta uma deriva para cima ao longo dos meses, à medida que sua resistência na interface aumenta gradualmente.

Que configuração e resultados de testes os compradores devem analisar?

Muitas especificações de fabricantes de equipamentos originais (OEMs) utilizam um limite de aumento de temperatura na ordem de 30 K acima da temperatura ambiente na corrente nominal. Esse é um requisito comum do cliente, não uma regra universal: a aplicabilidade depende da configuração do produto, da norma aplicável e das condições ambientais especificadas. Um relatório deve ser lido em relação ao requisito para o qual foi elaborado.

Especificamente sobre o JL-241J, a folha de dados publicada lista uma classificação de interface de alimentação de no máximo 480 Vca, 50/60 Hz com carga nominal de 15 A e uma classificação de circuito de sinal de 0–30 Vcc com no máximo 250 mA. Essas são classificações de projeto. Não representam um resultado de medição de elevação de temperatura e não devem ser interpretadas como se cada terminal na base suportasse 15 A — os contatos de alimentação e os quatro pinos de dimerização são circuitos diferentes com classificações diferentes.

O que verificar na configuração: a corrente efetivamente aplicada, a temperatura ambiente, a localização dos termopares, se o teste foi realizado ao ar livre ou em uma câmara representativa, a bitola do condutor utilizado para alimentar a amostra e o critério de estabilização. Um resultado relatado sem esses detalhes não pode ser comparado com o resultado de outro fornecedor.

Teste 4 — Resistência à névoa salina e à corrosão

Por que os contatos elétricos externos estão expostos a riscos de corrosão?

Um fotocontrolador fica no topo de um poste, exposto às intempéries, por uma década ou mais. Ele sofre com ciclos de umidade, condensação dentro da luminária, cloreto no ar próximo ao litoral, compostos de enxofre em atmosferas industriais e urbanas, e ciclos de temperatura que repetidamente introduzem e retiram umidade de cada fresta. A interface de contato é o ponto mais vulnerável desse conjunto, pois é uma pequena fresta por natureza.

A corrosão em um contato não precisa ser visível para ser relevante. Uma fina camada de produto de corrosão no ponto de contato é suficiente para aumentar a resistência, e quando ela se torna visível, a interface geralmente já está se degradando há algum tempo.

Como é realizado o teste de névoa salina?

O teste de névoa salina expõe amostras a uma névoa salina controlada em uma câmara por um período definido, a uma concentração e temperatura definidas, após o que as amostras são inspecionadas e, quando especificado, medidas eletricamente. A norma IEC 60068-2-11:2021 descreve um método de teste de névoa salina para produtos, componentes e materiais eletrotécnicos; sua descrição de escopo deve ser lida antes de citá-la, pois a aplicabilidade do método e a interpretação dos resultados dependem do tipo de produto e dos critérios de inspeção acordados.

Os detalhes que determinam se um resultado é significativo estão quase todos presentes na descrição do método: concentração de sal, temperatura da câmara, se a amostra foi energizada, se foi acoplada ou desacoplada durante a exposição, como foi limpa antes da inspeção e o que foi considerado uma falha.

O que significam exposições de 48h, 96h ou mais longas?

Isso significa que as amostras sobreviveram a esse número de horas sob aquele método de teste específico. Não se traduz em anos de uso externo. Um teste de 96 horas e um teste de 480 horas representam níveis de severidade diferentes, e uma exposição mais longa geralmente resulta em um filtro mais eficiente, mas nenhum dos dois indica uma vida útil.

A duração só se torna comparável quando o método, o estado da amostra e os critérios de inspeção são os mesmos. Comparar “96 horas” de um fornecedor com “240 horas” de outro, sem saber se um teste foi realizado em cupons revestidos e o outro em bases montadas e energizadas, não é uma comparação válida.

Por que a duração da exposição à névoa salina não equivale à vida útil em ambientes externos?

Isso ocorre porque a câmara aplica uma condição agressiva continuamente, enquanto o campo aplica uma mistura de condições com diferentes mecanismos. A exposição real inclui ciclos de secagem, poluição, raios UV, movimento mecânico e carga elétrica — fatores que uma névoa contínua não reproduz. A vida útil em campo também depende da qualidade da instalação, da drenagem e se o conjunto realmente atinge a proteção contra a entrada de água e poeira para a qual foi projetado. A névoa salina é mais bem utilizada como uma ferramenta comparativa e de triagem entre acabamentos candidatos e como uma verificação de que um processo não se degradou, do que como uma previsão de vida útil.

Como os compradores devem interpretar um relatório de testes de um fornecedor?

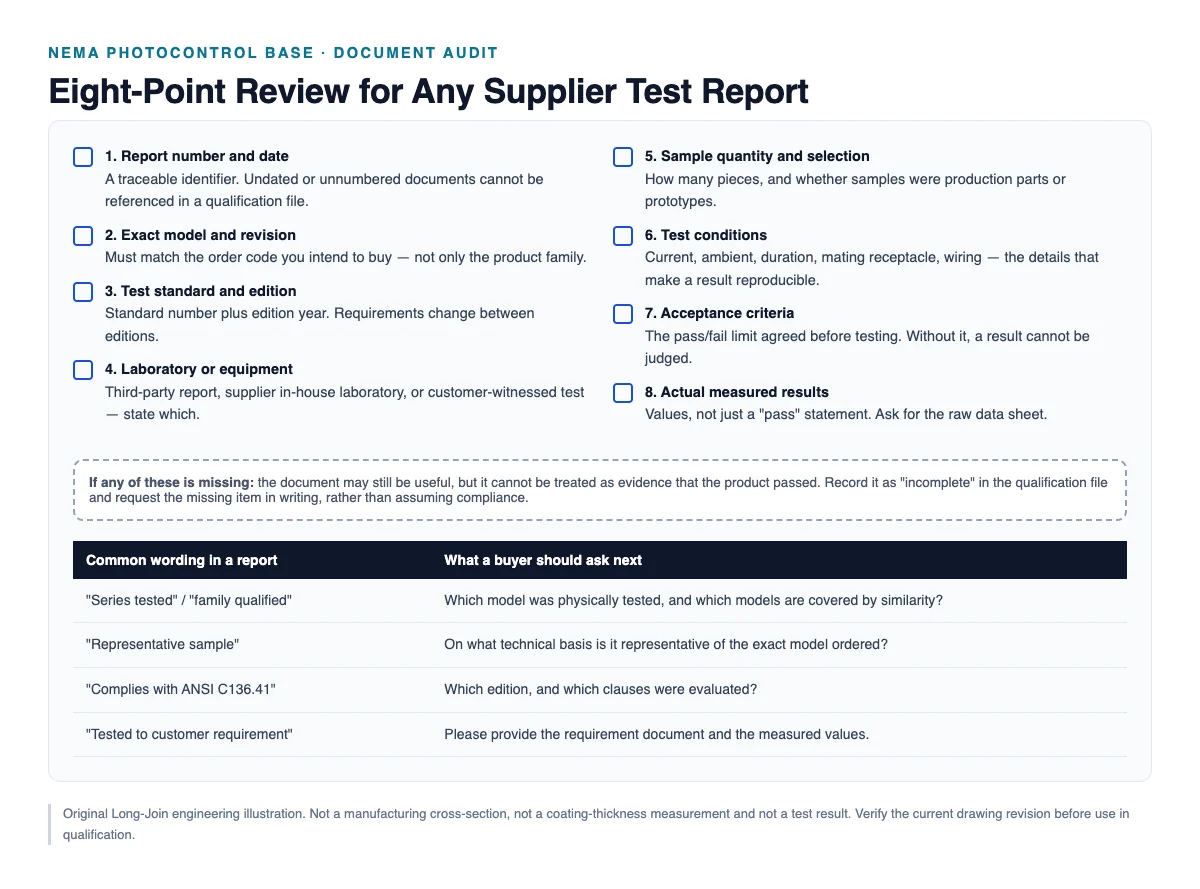

Oito elementos determinam se um relatório pode ser usado como comprovante de qualificação. Se algum deles estiver ausente, o documento ainda pode ser informativo, mas deve ser registrado como incompleto, e não como aprovado.

Um hábito útil é ler um relatório duas vezes: uma para verificar o resultado e outra para observar o que ele não aborda. É na segunda leitura que as decisões de qualificação são de fato tomadas. Preste atenção, em particular, à expressão "série testada" ou "família qualificada" — trata-se de uma prática legítima, mas significa que um modelo foi testado fisicamente e outros são abrangidos pela similaridade. Pergunte qual modelo foi testado e em que base técnica se fundamenta a alegação de similaridade.

Que testes adicionais os projetos OEM podem exigir?

Dependendo da aplicação, um fabricante de equipamento original (OEM) pode adicionar requisitos que não fazem parte de uma qualificação básica. Esses requisitos são específicos do projeto e não universais para todas as bases de fotocontrole NEMA.

• Verificação de material — Confirmação da liga e do acabamento do substrato por meio de certificado do fornecedor ou, quando o risco o justificar, por análise de terceiros.
• Inspeção dimensional — dimensões críticas da interface em relação ao desenho, com tolerâncias e definição de bitola.
• calor úmido — exposição à umidade constante ou cíclica, geralmente mais relevante do que a névoa salina em climas úmidos do interior.
• Vibração e robustez mecânica — relevante quando o controlador está montado em um poste em um ambiente com ventos fortes ou tráfego intenso.
• Ciclos térmicos — ciclos combinados de temperatura e carga, que submetem a interface a um estresse diferente do que um teste de aumento em regime permanente.
• Compatibilidade de acoplamento com o receptáculo real — testando o par em vez da base sozinha.

A inclusão de testes tem um custo, e esse custo deve ser justificado pelo risco que mitiga. Um projeto municipal costeiro e um projeto industrial no interior não precisam do mesmo programa.

JL-241J: Como solicitar evidências de qualificação específicas do produto

A Long-Join publica a ficha técnica do material JL-241J e uma especificação de montagem elétrica (revisão 2405V2) que abrange a configuração documentada, incluindo o material base PBT, uma classificação de interface de energia de no máximo 480 Vca com carga nominal de 15 A, uma classificação de sinal de 0–30 Vcc a 250 mA e uma faixa de operação de −40 °C a +70 °C. O que esses documentos estabelecem é o escopo do projeto. Eles não substituem os resultados de testes específicos da amostra nos quatro testes mencionados acima.

Portanto, o pedido prático a um fornecedor consiste em uma lista de documentos, e não em uma reclamação: para obter o código de pedido exato, forneça os relatórios de teste que abrangem a durabilidade da junção, a resistência de contato (inicial e após a aplicação da carga), a elevação de temperatura na corrente nominal e a exposição à corrosão — cada um com método, condições, quantidade de amostras, critérios de aceitação e valores medidos.

Informações sobre o produto e sua configuração: Base de fotocontrole NEMA JL-241J. Os fundamentos técnicos sobre como surge a resistência de contato na interface são abordados em Por que a resistência de contato e a qualidade do revestimento são importantes nas bases de fotocontrole NEMA?

Para sermos explícitos quanto aos limites: este artigo não afirma que o JL-241J tenha sido aprovado em qualquer teste específico para o qual não tenha sido fornecido um relatório. Nos casos em que as evidências não foram analisadas, o assunto permanece em aberto.

Perguntas frequentes

Quantos ciclos de acoplamento uma base NEMA deve suportar?

Não existe um número único obrigatório para todos os produtos. 100 ou 200 ciclos são valores comuns exigidos pelos clientes para qualificação, mas o valor apropriado depende do seu próprio modelo de serviço — com que frequência um controlador é realisticamente removido e reinstalado ao longo de sua vida útil, com uma margem de segurança. Solicite a contagem de ciclos exigida pela sua especificação e pergunte qual receptáculo de acoplamento foi utilizado, pois a interface é composta por um par de conectores.

Como se mede a resistência de contato?

Com uma medição de quatro fios (Kelvin): uma corrente é aplicada ao par de contatos e a queda de tensão é medida na interface com pontas de prova separadas, de modo que a resistência dos cabos é descartada. A corrente de teste, o posicionamento das pontas de prova e o condicionamento da amostra afetam o valor apresentado; portanto, um valor sem detalhes do método não é comparável entre diferentes fornecedores.

O que demonstra um teste de aumento de temperatura?

O gráfico mostra o quanto a interface e o conjunto circundante aquecem acima da temperatura ambiente sob uma corrente definida, uma vez atingido o equilíbrio térmico. Ele demonstra o comportamento sob essa corrente, nessa configuração de montagem. Por si só, não comprova a adequação para correntes mais altas, em um invólucro diferente ou ao longo de uma longa vida útil.

O teste de névoa salina de 96 horas é suficiente?

Suficiente para o que depende do ambiente e da finalidade. Como verificação de triagem entre candidatos, pode ser útil. Como previsão da vida útil em serviço costeiro, não é — a exposição em câmara é uma condição única e contínua, enquanto a exposição em campo combina umedecimento e secagem, poluição, carga e movimento. Considere a duração como um indicador de severidade sob um método específico, não como uma vida útil.

O reconhecimento UL abrange todos os requisitos de teste do fabricante original (OEM)?

Não. O reconhecimento de componente confirma que um componente foi avaliado de acordo com os requisitos aplicáveis sob condições específicas de aceitabilidade. Não se trata de uma declaração de que o componente atendeu aos seus critérios específicos de durabilidade, elevação de temperatura ou corrosão. Esses critérios devem ser comprovados por relatórios de testes específicos do produto, que você mesmo deve analisar. Veja Reconhecido pela UL vs. Testado quanto à confiabilidade para a distinção de escopo.

Principais conclusões

Os quatro testes respondem a quatro perguntas diferentes, e um resultado positivo em um deles praticamente não diz nada sobre os outros. O que torna um relatório útil não é o número de páginas, mas a presença de oito elementos específicos: identificação do relatório, modelo e revisão exatos, norma e edição, laboratório, quantidade de amostra, condições de teste, critérios de aceitação e valores medidos. Requisitos do comprador, como contagem de ciclos ou limite de aumento de temperatura, são legítimos e devem ser incluídos na especificação — mas não devem ser descritos como exigências universais de uma norma. A duração do teste de névoa salina é um indicador de severidade em um método específico, nunca um valor de vida útil. Aprove com base em dados específicos do produto, registre cada folga como aberta e teste a base com o recipiente com o qual ela realmente se encaixará.
