Быстрый ответ. Покрытие золотом поверх никеля разделяет три функции, которые один металл не может выполнить одновременно. Подложка — фосфористая бронза или латунь — обеспечивает упругое усилие и проводит ток. Никелевое подслое действует как диффузионный барьер и твердая основа, предотвращая миграцию подложки в поверхность и обеспечивая мягкому золоту механическую поддержку. Само золото обеспечивает контактную поверхность, которая не образует изолирующего оксида, поэтому сопротивление остается низким и стабильным даже при малом контактном усилии. Покрытие работает только как система: тонкий, пористый или неравномерный слой золота поверх некачественного слоя никеля ведет себя хуже, чем предполагает его описание. И ничего из этого не видно снаружи — качество покрытия можно установить только по результатам измерений, а не по внешнему виду.

Почему контактное покрытие имеет значение в контроллерах наружного освещения?

Фотоэлектрический блок находится в необычайно неблагоприятных условиях для электрического контакта: на открытом воздухе, на высоте, в герметичном корпусе, который «дышит» при каждом изменении температуры. Влага попадает внутрь на этапе охлаждения и конденсируется; вместе с ней попадают хлориды, сера и пыль из воздуха; и весь блок может находиться там десять лет и более без осмотра.

На интерфейсе взаимодействия одновременно выполняются четыре процесса. Коррозия атакует любой открытый основной металл. Окисление Создает резистивную пленку на металлах, не являющихся благородными. Фреттинг — Небольшие повторяющиеся относительные движения, вызванные вибрацией или термическим расширением, — многократно разрывают и восстанавливают эту пленку, образуя оксидные частицы, которые накапливаются в месте контакта. носить В результате циклов сопряжения покрытие удаляется именно там, где это необходимо. Гальваническое покрытие является конструктивным решением всех четырех проблем, поэтому спецификация покрытия имеет такое же значение, как и геометрия контакта.

Сила контакта и покрытие также взаимосвязаны. Покрытие, устойчивое к образованию оксидов, может надежно работать при низкой нормальной силе; для покрытия, которое окисляется, требуется большая сила и большее количество протирки для пробития. Выбор покрытия без учета конструкции пружины обеспечивает контакт, который хорошо измеряется на стенде, но ухудшается в процессе эксплуатации.

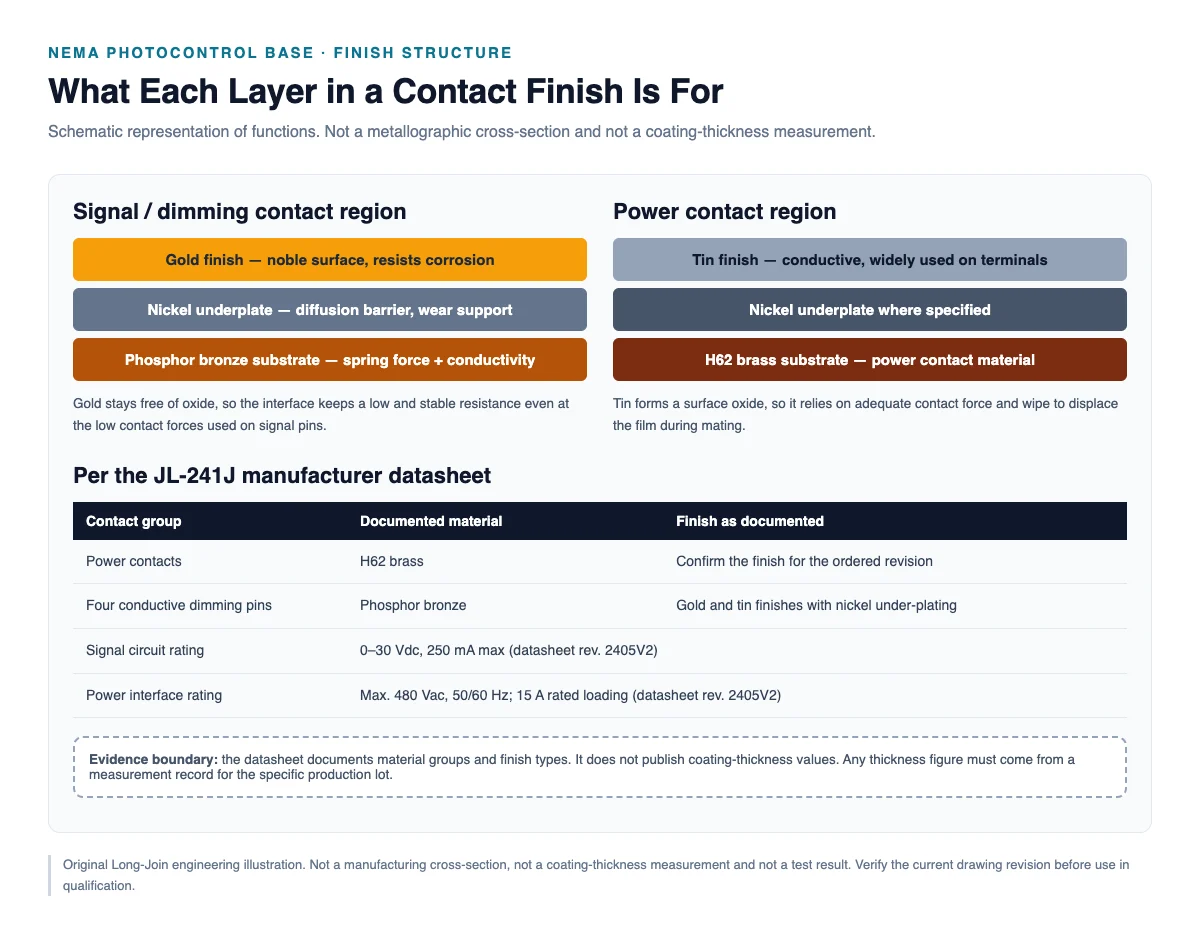

Что такое золочение поверх никеля?

Для чего нужен никелевый подслой?

Никель делает две вещи, которые золото не может сделать само по себе. Во-первых, он является диффузионный барьер. Медные сплавы и золото со временем будут диффундировать друг в друга, особенно при повышенной температуре; медь, достигающая поверхности, окисляется, и контактное сопротивление возрастает, даже если поверхность была золотой. Слой никеля между ними замедляет эту миграцию. Во-вторых, никель является жесткий. Золото — мягкий материал, и мягкое покрытие на мягкой подложке быстро деформируется и изнашивается под нагрузкой; никель обеспечивает тонкому слою золота опорную основу, благодаря чему покрытие выдерживает контактное давление и скольжение.

Недостаточный нижний слой также является слабым местом. Если никель слишком тонкий, пористый или плохо прилегает, барьерная функция нарушается именно там, где она необходима, — и возникающая коррозия проявляется в виде небольших ямок, которые разрастаются, приводя к изменению сопротивления. Толщина и пористость — это технологические параметры, проверяемые измерениями, а не сертификатом состава.

Почему золото используется на некоторых контактных поверхностях?

Золото обладает узким и специфическим свойством: в обычных условиях эксплуатации оно не образует изолирующего оксида. Это единственное свойство полностью решает проблему сопротивления плёнки, поэтому золотые покрытия используются там, где сила контакта ограничена, ток низок, а сигнал должен оставаться стабильным — классическим примером являются контакты сигнала и диммирования. В цепи управления 0–10 В нет запаса тепловой мощности, который можно было бы использовать для резистивной плёнки, а сила контакта часто невелика.

Слабое место золота — механическое. Оно мягкое, поэтому изнашивается; оно дорогое, поэтому тонкое; а будучи тонким, оно может быть пористым. Поэтому золотое покрытие всегда представляет собой компромисс между толщиной, стоимостью и износостойкостью, и честное инженерное утверждение о любом золотом контакте — это спецификация плюс измерение, а не утверждение о том, что золото “предотвращает коррозию”.

Почему материал подложки имеет значение?

Подложка определяет, сможет ли контакт выдерживать усилие и насколько хорошо он проводит ток. Она также определяет, что произойдет, если защитное покрытие будет повреждено: подложка, подверженная сильной коррозии, быстрее выйдет из строя после воздействия внешних факторов. Поэтому выбор подложки зависит от ее положения в разъеме, а не от единых предпочтений компании. Для пружинных соединений необходимы упругие свойства; для прямых соединений, по которым протекает ток, — проводимость и формуемость.

Почему для пружинных контактов используется фосфористая бронза?

Фосфорная бронза — это сплав меди с добавками олова и фосфора. Такое сочетание имеет значение: оно сохраняет полезные упругие свойства и сопротивление усталости на протяжении многих циклов деформации, обеспечивая при этом достаточно высокую проводимость для сигнальных контактов и контактов средней мощности. Именно поэтому она используется там, где формованный контакт должен прикладывать и поддерживать усилие — например, в качестве пружинного элемента разъема.

Его ограничение связано с температурой. При длительном воздействии повышенной температуры любая пружина из медного сплава постепенно расслабляется и теряет часть своей нагрузки. Именно поэтому диапазон рабочих температур является конструктивным ограничением, а не маркетинговым показателем, и именно поэтому контакт, работающий при 25 °C, может не удерживать усилие в верхней части номинального диапазона.

Неверно утверждать, что фосфористая бронза лучше других медных сплавов во всех областях применения. Латунь обеспечивает более высокую проводимость при более низкой стоимости и широко используется для силовых контактов, где усилие обеспечивается отдельной пружиной. Бериллиевая медь обеспечивает более высокую прочность там, где это допустимо. Правильное утверждение более узкое и полезное: фосфористая бронза — хороший выбор для пружинных контактов в этом классе разъемов, и поставщик должен уметь объяснить, почему для данного контакта используется именно этот материал.

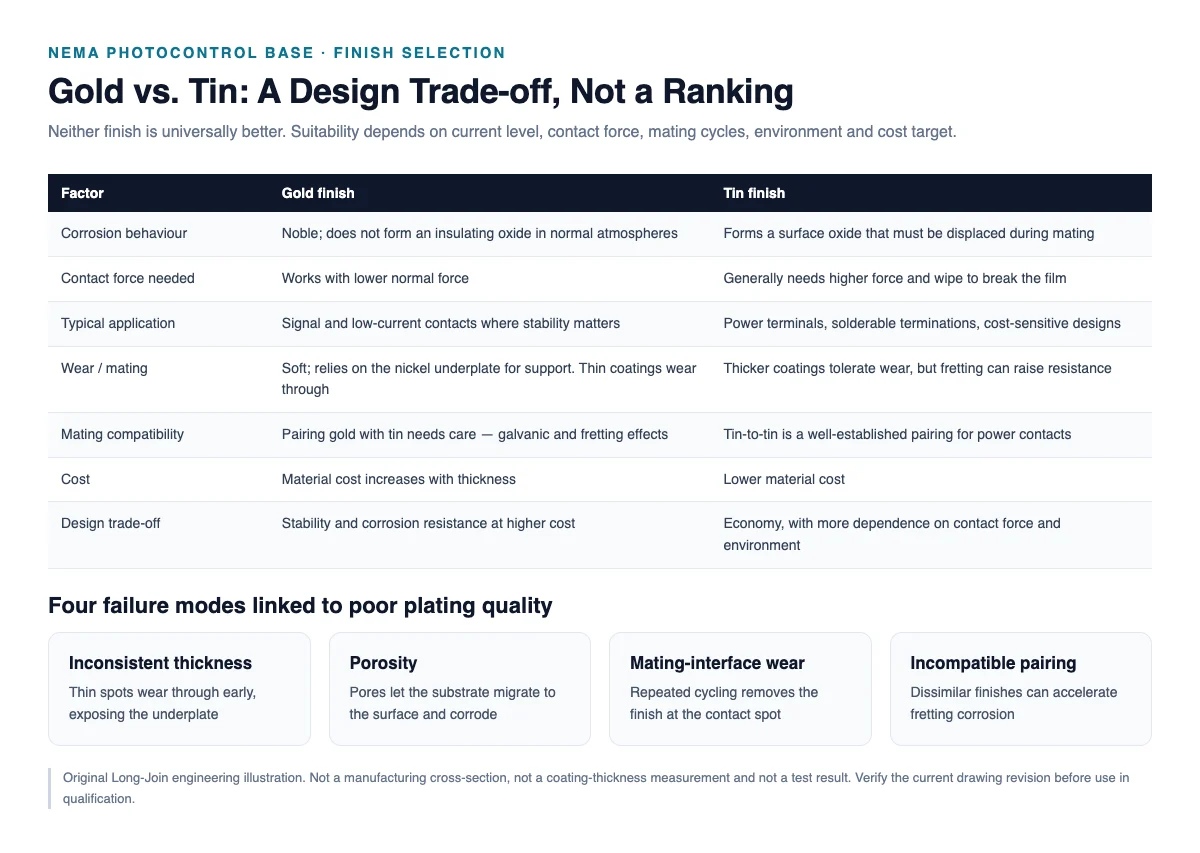

Золотое или луженое покрытие: что лучше?

В абстрактном плане ни один из них не лучше другого. Они дают разные результаты, и правильный выбор зависит от текущего состояния, силы контакта, циклов сопряжения, условий окружающей среды и целевой стоимости.

Вопрос о совместимости заслуживает особого внимания, поскольку он находится вне контроля какого-либо отдельного поставщика. Основание и розетка, изготовленные разными производителями, могут иметь разное покрытие. Соединение золота с оловом не запрещено, но в этом случае на границе раздела образуется пара благородных и неблагородных металлов, и при наличии влаги это изменяет коррозионное поведение и характер разрушения. Покупатели, оценивающие основание, должны поинтересоваться, какое покрытие используется в соответствующей розетке, и проверить совместимость.

Что может пойти не так при низком качестве гальванического покрытия?

Недостаточная или непостоянная толщина покрытия

Толщина покрытия по всей детали по своей природе варьируется — края и области с высокой плотностью тока формируются быстрее, углубления — медленнее. При плохом контроле процесса тонкие участки появляются именно там, где происходит контакт. Тонкий слой золота быстро изнашивается; тонкий слой никеля перестает выполнять свою барьерную функцию; тонкий слой олова окисляется. Разрушение происходит не внезапно, а постепенно, с увеличением сопротивления, которое проявляется только после циклической работы или после нескольких месяцев эксплуатации.

Пористость и обнаженный нижележащий материал

Тонкие покрытия, а также покрытия, нанесенные на плохо подготовленную поверхность, содержат поры. Через пору подложка или подложка подвергается воздействию атмосферы и соприкасающейся поверхности. Коррозия начинается в поре, продукты коррозии распространяются по контактной поверхности, и сопротивление возрастает. Пористость — это свойство процесса, зависящее от подготовки поверхности, химического состава электролита и толщины, и ее нельзя оценить визуально.

Износ в месте сопряжения

Каждый цикл сопряжения приводит к скольжению поверхностей и очистке покрытия в точке контакта. Эта точка невелика, поэтому износ концентрируется. Золото стирается до никеля, никель медленно окисляется, и сопротивление возрастает. Следы износа накапливаются в одном и том же месте. В конструкциях с низкой силой контакта эти следы не вытесняются, и эффект усиливается.

Несовместимое сопряжение контактов

В условиях повышенной влажности разнородные покрытия образуют гальваническую пару. Менее благородный металл корродирует преимущественно, а продукты коррозии скапливаются на границе раздела. Это системный сбой, который ни один из поставщиков не сможет обнаружить при собственных испытаниях, если пара не будет протестирована вместе — что и является практическим аргументом в пользу того, чтобы считать основание и розетку согласованным элементом.

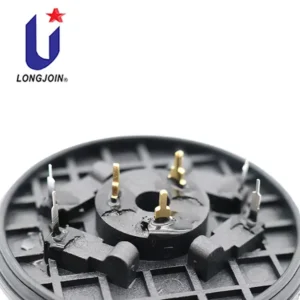

Конструкция контакта JL-241J: объяснение

В документации компании Long-Join для 7-контактного разъема JL-241J NEMA различаются две группы контактов, а не описывается одно покрытие для всей детали:

• Силовые контакты: Латунная подложка H62.
• Четыре токопроводящих контакта для регулировки яркости: Подложка из фосфористой бронзы с золотым и оловянным покрытием поверх никелевого подслоя.

Это различие является инженерным преимуществом. Силовые контакты пропускают ток нагрузки и выигрывают от использования латуни с более высокой проводимостью и меньшей стоимостью, а также прочным покрытием. Четыре контакта регулировки яркости передают низкоуровневый управляющий сигнал, где стабильная поверхность без оксидов важнее проводимости, поэтому там используется пружина из фосфорной бронзы с золотым покрытием. Если читать техническое описание как “основание из фосфорной бронзы, позолоченное”, это будет неверно истолковано как по материалу, так и по причине его использования.

Что делает документация нет Не менее важно и то, что не публикуются данные о толщине покрытия, измерениях поперечного сечения и спецификациях покрытия, выраженных в микронах. Это характеристики производственной партии, подтвержденные измерениями. В данной статье они не приводятся, не оцениваются и не сравниваются с покрытиями других производителей. Утверждение о том, что толщина покрытия соответствует толщине покрытия другой компании, потребовало бы сравнения измерений, которое не проводилось.

Информация о продукте: Фотоконтроллерная база JL-241J NEMA. Материалы и монтажная документация: Технические характеристики 7-контактного разъема и Спецификация на электромонтаж, редакция 2405V2.

Как покупатели могут проверить качество покрытия?

Качество покрытия определяется технологическим процессом, а технологические процессы подтверждаются документацией. Приведенный ниже набор документов должен быть у покупателя перед утверждением спецификации отделки.

О методике измерения: Рентгенофлуоресцентный анализ (XRF) широко используется для определения толщины покрытий на небольших деталях, поскольку он быстрый и неразрушающий, и обычно сочетается с микросрезовым исследованием, где необходимо подтвердить структуру слоя. Его применимость зависит от системы покрытия и подложки — тонкие слои на подложке из аналогичных элементов требуют соответствующей калибровки, а результаты должны интерпретироваться специалистом, знающим пределы возможностей метода. В данной статье не указано, какой прибор компания Long-Join использует для контроля производства; этот вопрос следует задать непосредственно поставщику.

Доказывает ли испытание солевым туманом долговременную надежность?

Нет. Солевой туман — это сравнительный метод проверки, а не прогнозирование срока службы. В камере непрерывно воздействуют одни и те же агрессивные условия; в полевых условиях — увлажнение и высыхание, загрязнение, ультрафиолетовое излучение, электрическая нагрузка и механическое движение. Прохождение испытания в течение 96 часов означает, что покрытие выдержало 96 часов воздействия данного метода — это полезно при сравнении двух вариантов покрытия в идентичных условиях, но ненадежно при переводе в “X лет на открытом воздухе”.

Значимость результатов испытаний в солевом тумане определяется описанием методики: стандарт и редакция, концентрация соли и температура в камере, был ли образец соединен или нет, был ли он активирован, как он был очищен и что считалось неудачей. Без этой информации продолжительность воздействия — это всего лишь число без шкалы.

Часто задаваемые вопросы

Почему никель используется под золочением?

Потому что одного золота недостаточно, чтобы предотвратить контакт подложки с поверхностью. Никель действует как диффузионный барьер между медным сплавом и золотом, и он достаточно тверд, чтобы поддерживать тонкий, мягкий слой золота под контактным давлением. Без достаточной подложки толщина золотого покрытия обеспечивает меньшую долговечность, чем указано в спецификации, и на границе раздела могут появляться продукты коррозии подложки.

Всегда ли более толстое золотое покрытие лучше?

Не автоматически. Более толстый слой золота улучшает износостойкость и уменьшает пористость, но это дороже и не решает проблему недостаточного никелевого подслоя, плохой подготовки поверхности, недостаточной силы контакта или несовместимого сопряженного покрытия. Толщина — это лишь одна из переменных в системе, и значение толщины без записи измерений и определенной подложки мало что говорит о поведении в полевых условиях.

В чём разница между золотыми и оловянными контактами?

Золото не образует изолирующего оксида, поэтому оно сохраняет стабильно низкое сопротивление при малой силе и малом токе — это полезно для сигнальных цепей. Олово образует поверхностный оксид, который необходимо механически удалять, поэтому требуется достаточное контактное усилие и протирка; оно экономично, прочно в толстом слое и хорошо зарекомендовало себя в качестве силового клеммного материала. Они выходят из строя по-разному: золото — из-за износа, олово — из-за образования оксидной пленки и фрикционной коррозии.

Может ли некачественное покрытие увеличить контактное сопротивление?

Да, тремя путями: окислением резистивной пленки на покрытии, обнажением подложки или субстрата через поры и изношенные участки, а также накоплением продуктов коррозии или износа в месте контакта. В каждом случае сопротивление возрастает постепенно, а не резко снижается, поэтому измерения после обработки выявляют проблемы, которые скрываются при первоначальных измерениях.

Какую документацию по покрытию должны запрашивать покупатели из числа производителей оригинального оборудования?

Укажите спецификацию покрытия для каждой контактной зоны с подложкой; марку сплава подложки; записи измерений толщины изготовленных деталей; условия и результаты коррозионных испытаний; результаты испытаний на прочность при сопряжении; а также значения контактного сопротивления до и после обработки. Также запросите версию чертежа, к которой относится спецификация, чтобы документы соответствовали деталям, которые вы фактически получите.

Основные выводы

Покрытие золотом поверх никеля представляет собой трехкомпонентную систему: подложка для приложения силы и проводимости, никель для барьера и механической поддержки, золото для поверхности без оксидов. Каждый слой разрушается по-своему, и вся система может быть проверена только измерениями. Фосфорная бронза выбрана для пружинных контактов, потому что она удерживает усилие, а не потому, что она повсеместно превосходит другие материалы; для силовых контактов обычно используется латунь. Золото и олово — это компромисс, а не рейтинг, и их сочетание с ответным разъемом является частью конструкции. В описании JL-241J производитель указывает, что силовые контакты изготовлены из латуни H62, а диммирующие штыри — из фосфорной бронзы с золотым и оловянным покрытием поверх никелевой подложки, и не публикует значения толщины покрытия, именно поэтому покупателю следует запрашивать данные измерений, а не принимать описание.

Ссылки и технические источники

• Технические характеристики материала разъема Long-Jin JL-241J NEMA 7-pin — группы контактных материалов и типы отделки.
• Техническая спецификация на электромонтажную сборку Long-Join JL-241J, редакция 2405V2 — опубликованные электрические характеристики.
• Страница товара Long-Jin JL-241J — Информация о конфигурации и заказе.
• Почему контактное сопротивление и качество покрытия имеют значение в цоколях фотоэлементов стандарта NEMA? — подробное описание механизма контактного интерфейса.
• Как оценить надежность фотоэлектрического цоколя NEMA перед оптовой закупкой — направляющая для столба.
• МЕК 60068-2-11:2021, Экологические исследования — Часть 2-11: Тесты — Тест Ka: Солевой туман — Указывается по обозначению и изданию; для определения применимости см. опубликованную область применения.
• ANSI C136.41-2025 — Требования к интерфейсу для внешних элементов управления с блокировкой и дорожных или площадных светильников.
