КОНТУР
- Введение
- Чем отличаются стандарты интерфейсов Zhaga и NEMA?
- Как они используются по отдельности и совместно в системах, устанавливаемых на опорах?
- Как они соотносятся по ключевым показателям эффективности?
- Какие преобладающие тенденции наблюдаются в сфере «умного» городского освещения?
- Интерфейс NEMA против интерфейса Жага
- Часто задаваемые вопросы
Любой, кто сейчас занимается проектированием инфраструктуры освещения для «умных городов», работает с двумя конкурирующими стандартами интерфейса, которые имеют различное географическое распространение, разные концепции проектирования и разные ответы на один и тот же фундаментальный вопрос:

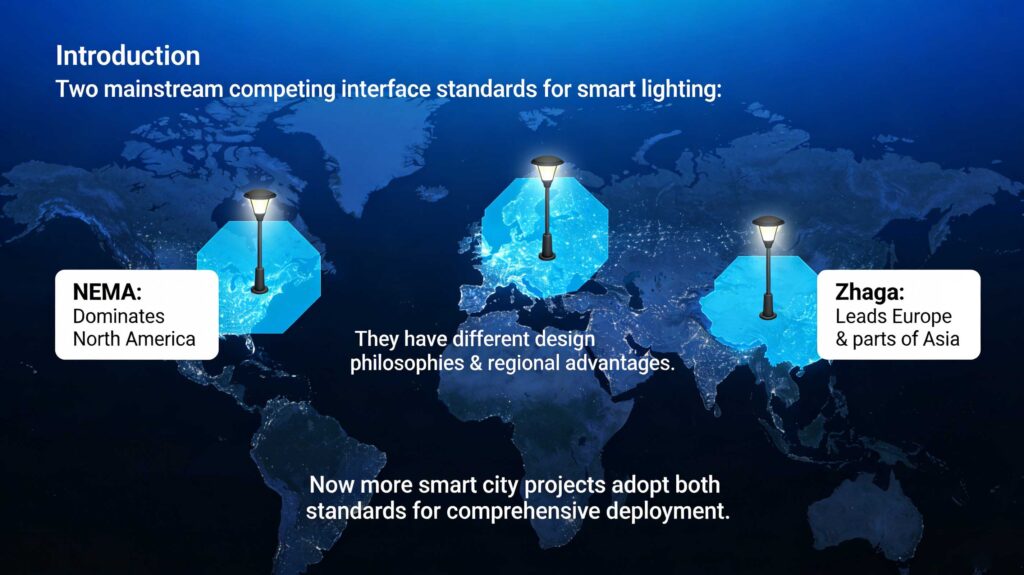

NEMA обслуживает Северную Америку. Zhaga — Европу и часть Азии. Ни одна из этих стран не исчезла, и все более масштабное внедрение интеллектуальных опор способствует созданию инфраструктуры для обеих.
В этой статье рассматриваются различия между стандартами NEMA и Zhaga, в каких областях каждый из них показывает лучшие результаты, и почему наиболее разумный ответ на вопрос “какой из них лучше” — это, вероятно, “оба, в зависимости от того, где вы находитесь и что строите”.”
Чем отличаются стандарты интерфейсов Zhaga и NEMA?
Сразу к самому важному вопросу, который волнует всех. NEMA и Zhaga решают одну и ту же проблему подключения, используя разные проектные предположения: NEMA отдает приоритет совместимости с существующей высоковольтной инфраструктурой переменного тока, в то время как Zhaga отдает приоритет компактной модульной интеграции для новых интеллектуальных систем.
Ниже приведено краткое сравнение обоих интерфейсов:
| Особенность | Интерфейс Zhaga (JL-700, JL-700W) | Интерфейс NEMA (JL-200X, JL-240X) |
| Форма дизайна | Небольшое, компактное отверстие с асимметричными прорезями; сохраняет степень водонепроницаемости IP66-IP67 после установки светильника. | Стандартные размеры апертуры 30/35/45 мм, многоконтактная конструкция, сертифицировано UL и ANSI C136. |
| Рабочее напряжение | Низковольтное питание 12/24 В (требуется внешний преобразователь переменного тока в постоянный). | Источник питания прямого действия 120-277 В переменного тока |
| Интерфейсы управления и регулировки яркости | Поддерживает протоколы связи DALI-2 и Zhaga-D4i. | Базовый 3-контактный разъем, 5-контактный разъем для регулировки яркости 0-10 В, 7-контактный разъем включает управление DALI. |
| Регионы применения и типы устройств | В Европе и Азии особое внимание уделяется интеллектуальному освещению, модульной интеграции и стандартизированным интеллектуальным коммуникациям. | Проекты по модернизации и оформлению новых объектов в Северной Америке, подходящие для большинства систем уличного и промышленного освещения. |
Как они используются по отдельности и совместно в системах, устанавливаемых на опорах?
Практическое внедрение зависит от контекста проекта.
Самостоятельное использование
Светильник Zhaga подходит для новых строительных проектов в Европе и Азии, где его конструкция изначально разрабатывалась с учетом интерфейса Zhaga. Компактный форм-фактор, степень защиты IP66/IP67 и поддержка протокола DALI-2 делают его хорошо подходящим для высокоинтегрированных и низковольтных интеллектуальных модулей освещения.
Стандарт NEMA подходит для проектов модернизации в Северной Америке, где существующая инфраструктура уже использует стандартные стандарты. Розетки NEMA Приоритет отдается быстрой совместимости с существующей базой оборудования и устаревшими высоковольтными системами, а не новой модульной архитектуре.
Гибридное использование
Некоторые интеллектуальные опоры включают в себя системы, совместимые с обоими интерфейсами, что позволяет осуществлять комбинированное развертывание различных стандартных модулей с зональным интеллектуальным управлением и снижать затраты на техническое обслуживание.
Такой гибридный подход становится все более распространенным в крупномасштабных проектах. умный город тендеры, в которых спецификация должна учитывать разнообразную установленную базу, одновременно создавая единую платформу управления.
Как они соотносятся по ключевым показателям эффективности?
| Ключевой индикатор | Преимущества системы Жага | Преимущества системы NEMA | Примечания и рекомендуемые варианты использования |
| Гидроизоляция и компактная конструкция | Упрощенная реализация стандартов IP66/IP67, экономия места. | Стандартный размер конструкции, прочная для мощных светильников. | Компания Zhaga пользуется предпочтением при проектировании «умных парков» и новых строительных проектов. |
| Источник питания | Требуется низковольтное питание и преобразование сигналов, что повышает гибкость проектирования интерфейса. | Совместимость с широким диапазоном переменного тока, что упрощает установку. | Для модернизации устаревших магистральных сетей предпочтительнее использовать стандарты NEMA. |
| Совместимость с элементами управления | Широко поддерживает цифровые протоколы, способствуя развитию интеллектуальных коммуникаций. | Поддерживает линейное затемнение и цифровое управление, первым внедрил стандарт DALI. | Из-за различий в экосистеме устройств необходимы решения по обеспечению совместимости. |
| Техническое обслуживание и модернизация | Модульная конструкция упрощает замену и снижает общие затраты на техническое обслуживание. | Традиционные розетки широко используются, что снижает трудозатраты и стоимость материалов. | Необходимы гибкие решения для расширения устаревших систем. |
| Работа через несколько интерфейсов | Интеграция нескольких систем затруднительна; это зависит от совместимости программного и аппаратного обеспечения производителя. | Легко интегрирует несколько линий управления и питания для сложного управления уличным освещением. | Гибридные полюса — это прорыв в стандартной конвергенции. |
Какие преобладающие тенденции наблюдаются в сфере «умного» городского освещения?
Ни один из стандартов не является безоговорочным лидером. Они сходятся в разных сегментах одного и того же рынка, и самые сложные внедрения создают инфраструктуру для обоих.
Жага продвигает:
- Модульность
- Взаимодействие
- Интеллектуальная коммуникация на основе открытых стандартов
Эта технология особенно хорошо подходит для новых объектов, где светильник и датчик могут быть спроектированы совместно с самого начала. Экосистема сертификации Zhaga-D4i обеспечивает совместимость датчиков и светильников от разных производителей по принципу «подключи и работай», что является существенным преимуществом для городов, которые не хотят быть привязанными к оборудованию одного поставщика.
NEMA, обладающая многолетним опытом работы на рынке Северной Америки, сохраняет значительную долю в традиционных проектах по строительству дорог и модернизации, где совместимость с существующей установленной базой является первостепенной задачей.
Стандарт ANSI C136.41 с 7-контактными разъемами позволил внедрить в экосистему NEMA возможности DALI и диммирования 0-10 В, значительно сократив функциональный разрыв между двумя стандартами. Для североамериканских муниципалитетов, модернизирующих существующую инфраструктуру, а не создающих ее с нуля, стандарт NEMA с 7-контактными разъемами предоставляет практичный путь к интеллектуальному освещению без замены всех светильников.
Ассортимент продукции Long-Join отражает эту рыночную реальность. JL-700 и JL-700W Серия Zhaga Book 18 предназначена для европейских и азиатских проектов интеллектуального освещения, требующих компактной интеграции датчиков со степенью защиты IP67 и поддержкой протокола DALI-2.
The JL-200X 3-контактный и JL-240X Серия 7-контактных разъемов NEMA предназначена для североамериканских проектов, от базового переключения до полностью интеллектуального диммирования и удаленного мониторинга. Модель JL-250F дополнительно обеспечивает защиту от перенапряжения для промышленных объектов и объектов инфраструктуры с высоким риском.
Полные технические характеристики продукции Long-Join серий Zhaga и NEMA доступны на страницах умных розеток Chi-Swear.
Интерфейс NEMA против интерфейса Жага
Вопрос о том, что лучше — NEMA или Zhaga, не имеет однозначного ответа, поскольку эти два стандарта конкурируют за один и тот же рынок по-разному. Zhaga завоевывает позиции в новом «умном» строительстве в Европе и Азии. NEMA сохраняет свои доминирующие позиции в Северной Америке в сфере модернизации и муниципальных работ, а 7-контактная инфраструктура заполняет функциональный пробел. Портфолио продукции Long-Join охватывает оба стандарта, предлагая специализированные линейки продуктов, поддерживающие любой интерфейс, необходимый для проекта, без необходимости выбора между приверженностью экосистеме и техническими характеристиками.
Часто задаваемые вопросы
В1: Почему компания Zhaga использует низковольтное питание 12/24 В и требует внешнего преобразователя напряжения?
Система Zhaga разработана на основе принципа разделения высоковольтного источника питания и низковольтного интеллектуального модуля управления. Низковольтный интерфейс делает работу с датчиками и контроллерами более безопасной во время установки и обслуживания, а также обеспечивает стандартизированную совместимость устройств разных производителей.
Преобразователь переменного тока в постоянный расположен внутри драйвера светильника, который уже является частью конструкции светильника, поэтому на практике дополнительный компонент интегрируется в светильник, а не устанавливается отдельно в розетку.
В2: В чем разница между традиционной 3-контактной и 7-контактной розеткой NEMA?
Трехконтактный разъем NEMA передает фазу, нейтраль и заземление, чего достаточно только для включения и выключения светильника фотоэлементом. Семиконтактный разъем ANSI C136.41 добавляет четыре дополнительных контакта (два для аналогового диммирования 0-10 В и два для цифрового диммирования и связи DALI). Это означает, что семиконтактный разъем может передавать команды диммирования от платформы управления к драйверу светодиодов, а также информацию о состоянии светильника обратно на платформу, и все это через один и тот же интерфейс с поворотным замком.
Вопрос 3: Как гибридные стандартные опоры обеспечивают возможность одновременного подключения двух розеток?
Благодаря интеграции двухрозеточных монтажных и центральных блоков управления, обеспечивающих гибкое переключение между различными фотоэлементами и датчиками, а также использованию технологических преимуществ.
Вопрос 4: Какой стандарт интерфейса предпочтительнее для новых проектов «умных городов»?
Для строительства новых «умных городов», особенно в Европе и Азии, обычно предпочитают Zhaga, поскольку ее модульная конструкция и совместимость с открытыми стандартами лучше подходят для будущего интеллектуального развития.
В5: Как Long-Join поддерживает различные стандарты интерфейса для умных городов?
Компания Long-Join предлагает линейки продукции, охватывающие интерфейсы NEMA и Zhaga, во всех своих технических характеристиках. Серия JL-700 Zhaga Book 18 предназначена для компактной интеграции интеллектуальных датчиков IP67 в светильники, совместимые с Zhaga. Серии JL-200X, JL-240X и JL-240FXA охватывают 3-контактные и 7-контактные приложения NEMA, от стандартного управления фотоэлементами до полноценной интеллектуальной инфраструктуры освещения.
