Resposta rápida. A resistência de contato em uma base de fotocontrolador NEMA é determinada por três fatores: a área real de contato metal-metal, que é muito menor do que aparenta; a condição do acabamento de contato nessa interface; e a força da mola que pressiona as duas metades juntas. Quando qualquer um desses fatores se degrada, a resistência aumenta e, como a potência dissipada na interface segue a relação P = I²R, um aumento de resistência de alguns miliohms pode se transformar em watts de calor local, o que acelera a oxidação e eleva ainda mais a resistência. Portanto, o material do substrato, a estrutura do revestimento e a força de contato devem ser avaliados em conjunto.

O que é resistência de contato em uma base de fotocontrolador NEMA?

Uma base de fotocontrolador NEMA é uma interface elétrica separável, não um condutor contínuo. A resistência que um controlador vê entre seu circuito interno e a luminária é, portanto, composta por duas partes: a resistência do circuito metálico, que é pequena e estável, e a resistência da junção onde os contatos da base encontram os contatos do receptáculo. A segunda parte é a que se move.

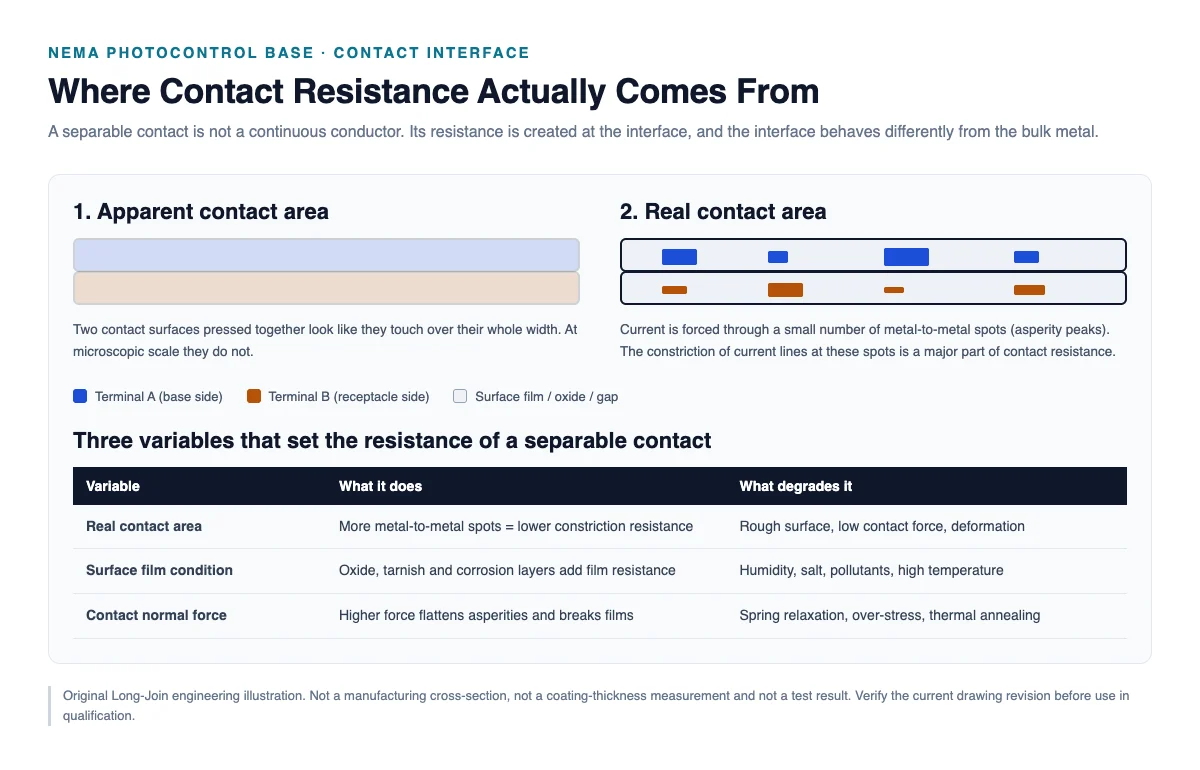

Essa resistência conjunta é geralmente descrita como a soma de dois mecanismos. Resistência à constrição O fenômeno ocorre porque duas superfícies metálicas aparentemente planas se tocam apenas em pontos microscópicos de maior altura. A corrente é forçada a passar por esses pequenos pontos, e o efeito de funil adiciona resistência, mesmo que o metal em si seja um bom condutor. Resistência da película Isso ocorre porque a maioria dos metais possui uma camada superficial — óxido, sulfeto, oxidação ou contaminação adsorvida — que é muito menos condutora do que o metal subjacente. Uma superfície de estanho, por exemplo, possui uma fina camada de óxido que precisa ser removida mecanicamente para que haja um bom contato metal-metal.

Ambos os mecanismos respondem à mesma variável: força normal. Uma força de contato maior achata os pontos altos, aumenta a área de contato real e ajuda a romper as películas superficiais. É por isso que um contato que apresenta boas medições quando novo pode apresentar medições ruins depois que a mola relaxa, e por que a qualidade do revestimento não pode ser avaliada separadamente do projeto da mola que o sustenta.

É por isso que a resistência de contato nunca deve ser discutida como um único número abstrato. A questão relevante não é apenas qual o valor inicial, mas o que acontece com ela após ciclos de acoplamento, envelhecimento térmico e exposição ambiental. Uma folha de dados que lista uma classificação de projeto informa a faixa de operação pretendida; somente um registro de medição revela o que a interface realmente faz.

Por que a alta resistência de contato causa superaquecimento?

A potência dissipada em uma interface de contato é o produto do quadrado da corrente pela resistência da interface. Como a dissipação ocorre em um volume muito pequeno — os pontos de contato — o aumento de temperatura resultante é localizado e pode ser muito maior do que o aumento no metal circundante. A relação é quadrática em relação à corrente, que é o fator que os compradores mais frequentemente subestimam: dobrar a corrente quadruplica o calor com a mesma resistência.

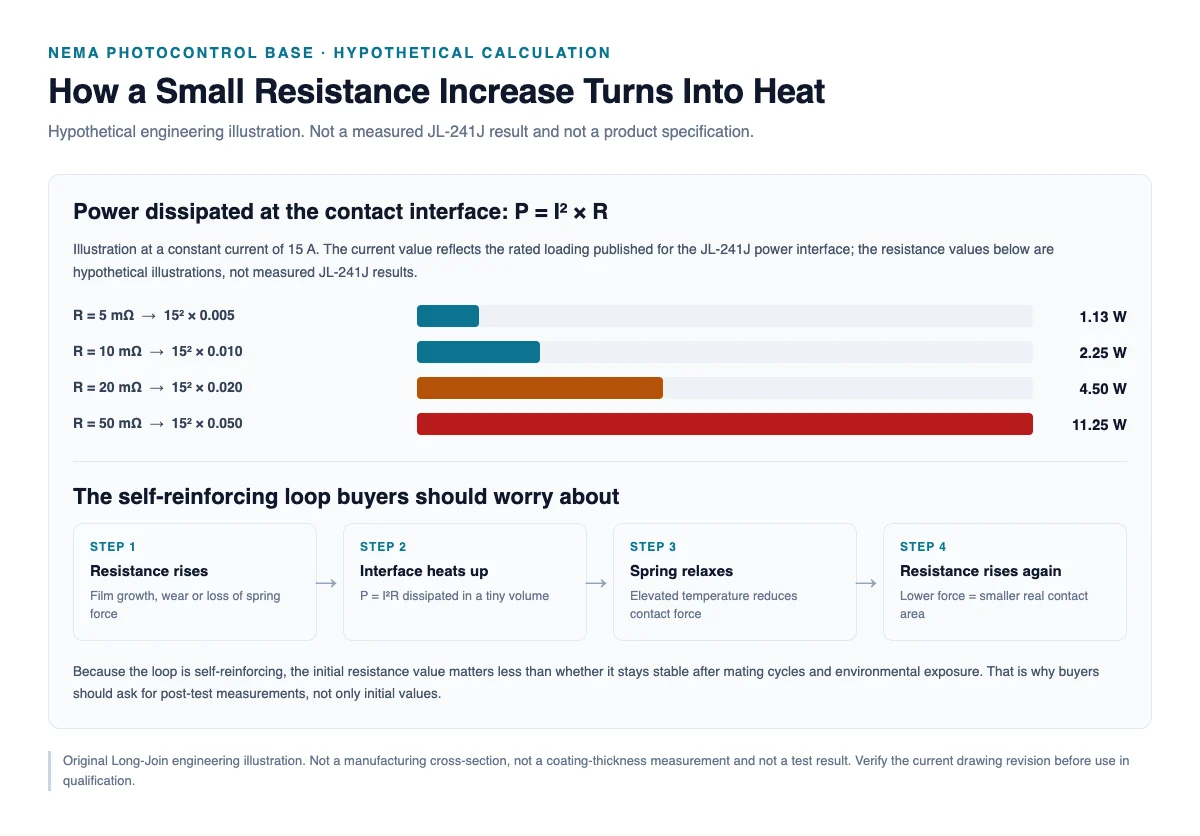

Uma ilustração simples torna a escala visível. Com uma corrente constante de 15 A, uma resistência de 5 mΩ dissipa cerca de 1,1 W na interface, uma de 10 mΩ dissipa cerca de 2,3 W e uma de 50 mΩ dissipa cerca de 11,3 W. Esses valores são hipotéticos e servem apenas para ilustrar o formato da relação; não representam medições de nenhum produto Long-Join e nenhum limite de aceitação deve ser inferido a partir deles. O valor da corrente é a carga nominal publicada para a interface de potência JL-241J, mas os valores de resistência são arbitrários.

A preocupação de engenharia não é a potência em si, mas sim o ciclo de retroalimentação subsequente. O aquecimento localizado eleva a temperatura do contato da mola, e um metal mantido em temperatura elevada por longos períodos perde parte de sua elasticidade. Uma força de contato menor significa uma área de contato real menor, o que resulta em maior resistência e, consequentemente, mais calor. Em uma luminária selada com convecção limitada, esse ciclo não possui uma via de escape fácil. É por isso que a resistência de contato e o aumento de temperatura geralmente são avaliados em conjunto, e não como itens independentes.

Uma segunda consequência, frequentemente negligenciada em análises de controle, é que uma variação na resistência afeta tanto a tensão quanto o calor. Em um circuito de dimerização de 0–10 V ou DALI, a corrente é ínfima, portanto o aquecimento é insignificante, mas uma interface inadequada ainda introduz um offset e instabilidade em um sinal cuja faixa útil se limita a alguns volts. Trata-se de uma falha funcional, não térmica, e não será detectada em um teste de elevação de temperatura com a corrente de potência nominal.

O que causa o aumento da resistência de contato?

Força de contato da mola insuficiente

A força de contato é a variável mecânica mais importante em uma conexão separável e, ao mesmo tempo, a que os compradores têm mais dificuldade em inspecionar em uma peça acabada. Se a mola for subdimensionada, sobrecarregada durante a montagem ou feita de um material que relaxa à temperatura de operação, a área de contato real diminui e a resistência da película aumenta. A força também diminui após acoplamentos repetidos se o contato tiver sido deformado além de seu limite elástico. É por isso que a durabilidade do acoplamento e a resistência de contato são normalmente avaliadas em conjunto: o ciclo de um contato revela o comportamento da mola de uma forma que uma única medição inicial não consegue detectar.

Oxidação e corrosão da superfície de contato

As ligas de cobre oxidam-se facilmente. O níquel retarda esse processo, e um acabamento nobre, como o ouro, impede completamente a oxidação na superfície. Quando o acabamento é fino, poroso ou ausente no ponto de contato, o metal subjacente reage com oxigênio, umidade, compostos de enxofre e cloreto. Luminárias externas estão expostas a todos os quatro elementos. A película resultante é fina o suficiente para ser invisível e espessa o suficiente para ser relevante eletricamente. Instalações costeiras e atmosferas industriais aceleram o processo, razão pela qual um teste de névoa salina é frequentemente solicitado juntamente com os dados de resistência de contato.

Desgaste do revestimento durante os ciclos de acoplamento

Cada ciclo de instalação e remoção faz com que as duas superfícies de contato deslizem uma contra a outra. Esse deslizamento desgasta o acabamento no ponto de contato. O ouro é macio, portanto, uma fina camada de ouro pode ser desgastada até expor o níquel subjacente; o níquel então oxida lentamente e a resistência aumenta. O estanho se comporta de maneira diferente: ele se desgasta menos drasticamente, mas é propenso à corrosão por atrito, onde pequenos movimentos repetitivos expõem metal novo que oxida e acumula detritos isolantes. O número de ciclos que um projeto realmente suporta é importante, assim como se os ciclos envolvem inserção completa ou movimento parcial devido à vibração.

Contaminação e baixa compatibilidade de acasalamento

A contaminação pode vir de várias direções: resíduos de revestimento e limpeza, poeira e sal em suspensão no ar e detritos gerados pelo próprio contato à medida que se desgasta. A compatibilidade de acoplamento é a outra metade do problema. Emparelhar um contato com acabamento em ouro com um com acabamento em estanho não é necessariamente errado, mas altera o comportamento de desgaste e corrosão em comparação com um par compatível, e pode mudar o modo de falha de desgaste para ataque galvânico na presença de umidade. Como uma base de fotocontrolador é normalmente acoplada a um receptáculo de um fornecedor diferente, essa é uma variável genuína em nível de sistema — não algo que apenas o fornecedor da base controla.

Como os materiais de contato e o revestimento afetam a confiabilidade?

Os materiais em um sistema de contato não são intercambiáveis, e nenhum deles é "melhor" isoladamente. Cada um é escolhido para uma função, e as funções só funcionam em conjunto.

Na prática, a tabela mostra que a lista de materiais do fornecedor é apenas o ponto de partida. O que determina a confiabilidade é se a pilha é adequada ao nível atual, à força de contato e ao ambiente — e se o processo mantém essa pilha consistente de lote para lote. Um projeto correto no papel, mas com revestimento irregular, apresentará falhas em campo de maneiras que nenhum desenho consegue prever.

JL-241J Construção de Contato: Um Exemplo Prático de Engenharia

A documentação publicada pela Long-Join para a base NEMA de 7 pinos JL-241J distingue dois grupos de contatos, e essa distinção é mais importante do que uma alegação genérica de "contatos banhados a ouro" poderia sugerir:

• Contatos de energia: Substrato de latão H62.
• Quatro pinos condutores de dimerização: Substrato de bronze fosforoso, com acabamentos em ouro e estanho sobre revestimento de níquel.
• Classificação da interface de alimentação: Potência nominal máxima de 480 Vca, 50/60 Hz, 15 A.
• Classificação do circuito de sinal: 0–30 Vdc, 250 mA máximo.

Duas observações se seguem. Primeiro, não é correto descrever todos os contatos da base como sendo de bronze fosforoso; os contatos de alimentação e os pinos de dimerização utilizam substratos diferentes por razões distintas, e um comprador que compara orçamentos deve comparar itens semelhantes. Segundo, a especificação do material é uma informação de projeto, não uma medida. A ficha técnica do fabricante documenta os grupos de materiais e os tipos de acabamento; ela não divulga valores de espessura do revestimento, valores de resistência de contato ou resultados de vida útil para um lote de produção específico.

Essa distinção não é uma falha na documentação — é o limite correto. A espessura do revestimento é um parâmetro do processo que varia de lote para lote e é verificada por medição, não por um catálogo. Um fornecedor que oferece um valor de espessura sem um registro de medição está lhe dando um número de marketing, não uma comprovação.

A documentação completa está disponível em Folha de dados do material JL-241J de 7 pinos e o Especificação de montagem elétrica, revisão 2405V2. As informações sobre o produto estão disponíveis em Página do produto JL-241J.

Como os compradores de OEMs devem verificar o desempenho dos contatos?

O conjunto de verificações abaixo é o que um fabricante de equipamentos originais (OEM) de controladores de iluminação normalmente precisa antes de aprovar uma base para produção. A coluna da direita foi escrita propositalmente como uma decisão do comprador, pois os critérios de aceitação devem vir da aplicação e da especificação do cliente, e não de testes realizados pelo fornecedor.

Mais um ponto sobre o método: uma medição feita com um testador de circuito seco e uma medição feita com a corrente nominal não são a mesma coisa. A primeira caracteriza a interface; a segunda inclui o efeito do aquecimento induzido pela corrente. Pergunte qual foi usada e não compare um valor de circuito seco de um fornecedor com um valor sob carga de outro.

Perguntas frequentes

O que causa alta resistência de contato na base de um fotocontrolador?

Na maioria das vezes, trata-se de uma combinação de três fatores: força insuficiente da mola, reduzindo a área de contato real; películas superficiais — óxido, manchas ou contaminação — na interface; e desgaste do acabamento no ponto de contato após acoplamentos repetidos. A contaminação introduzida durante a montagem ou pelo ambiente agrava cada um desses problemas. Como os três interagem, uma base que apresenta medidas aceitáveis quando nova pode continuar a mostrar aumento da resistência após envelhecimento térmico ou após algumas dezenas de ciclos de acoplamento.

O revestimento em ouro pode eliminar falhas de contato?

Não. O ouro elimina um mecanismo de falha — a oxidação superficial — porque não forma uma camada de óxido isolante. Ele não elimina o desgaste, a contaminação, a força insuficiente da mola ou danos mecânicos. Uma camada fina ou porosa de ouro pode se desgastar ou ser perfurada, expondo a placa subjacente, e uma superfície de ouro em contato com estanho introduz uma interface de metais diferentes que se comporta de maneira distinta de um par compatível. O ouro melhora a margem de corrosão; ele não substitui o projeto correto da mola e o controle do processo.

Por que o bronze fosforoso é usado em contatos de mola?

O bronze fosforoso combina uma condutividade elétrica útil com um bom comportamento elástico e resistência à fadiga, permitindo que um contato moldado suporte uma força estável ao longo de muitos ciclos de deflexão. Essa combinação explica sua presença em posições de contato com mola, em vez de barras retas condutoras de corrente, onde um latão com maior condutividade e menor custo geralmente é a melhor escolha. Sua limitação é térmica: a operação contínua próxima ao limite superior da faixa de temperatura relaxa gradualmente a mola.

Como se mede a resistência de contato?

A abordagem padrão na engenharia de conectores é a medição de quatro fios, ou Kelvin: uma corrente é aplicada ao par de contatos e a queda de tensão é medida com um par de pontas de prova separadas, posicionadas o mais próximo possível da interface, de modo que a resistência dos fios e das pontas de prova não seja considerada no resultado. A corrente de teste, o posicionamento das pontas de prova, o condicionamento da amostra e o número de amostras influenciam o valor apresentado, razão pela qual um valor isolado, sem detalhes do método, não permite a comparação entre diferentes fornecedores.

Que documentos os compradores de fabricantes de equipamentos originais (OEM) devem solicitar?

No mínimo: o desenho da configuração exata, com suas revisões; a especificação do material e acabamento; os dados de resistência de contato com o método descrito; os resultados de durabilidade da conexão com o receptáculo identificado; os dados de elevação de temperatura, caso a base conduza energia; os resultados dos testes de corrosão com o método e a duração; e a documentação de certificação com seu escopo. Qualquer item não coberto por esses documentos deve ser registrado como pendente, e não presumido.

Principais conclusões

A resistência de contato é criada na interface, não no metal, e é determinada pela área de contato real, pela condição da película superficial e pela força da mola. Como a dissipação segue a lei de Poisson = I²R, um aumento medido em miliohms se torna um aquecimento significativo, e esse aquecimento retroalimenta o relaxamento da mola. A escolha dos materiais é funcional, e não hierárquica: bronze fosforoso para as posições da mola, latão para os contatos de potência, níquel como barreira, ouro para uma superfície de sinal estável e estanho para terminais de potência econômicos. No caso do JL-241J, o fabricante documenta contatos de potência em latão H62 e pinos de dimerização em bronze fosforoso com acabamentos em ouro e estanho sobre uma camada de níquel — uma especificação de projeto, não um registro de espessura ou teste. Portanto, os compradores devem aprovar com base em dados medidos com um método declarado e critérios de aceitação acordados, e não apenas em uma descrição do revestimento.
